Eine effektive mikrostrukturelle Bewertung von rostfreiem Stahl und Titan beruht auf einem gut durchgeführten Ätzprozess, der Korngrenzen, Phasenverteilungen und Defekte aufdeckt. Während metallurgisches Schleifen und Polieren sorgt für ein beschädigungsfreies Hochglanzfinish, der anschließende chemische Angriff unterscheidet die Phasen durch kontrollierte Auflösung. Dieser Leitfaden bietet umsetzbare Lösungen für beide Materialien, einschließlich spezifischer Ätzmittel, Makroätztechniken und schrittweiser Fehlerbehebung zur Maximierung des mikrostrukturellen Kontrasts.

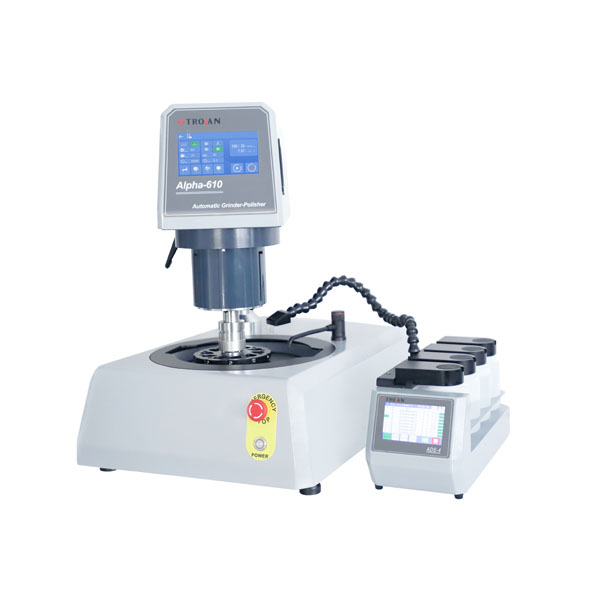

1. Voranalyseschritt: Schleifen und Polieren
Jedes zuverlässige Ätzergebnis beginnt mit einer ordnungsgemäß vorbereiteten Oberfläche. Durch Schleifen werden Schnittschäden entfernt, während durch Polieren Kratzer beseitigt werden, die als mikrostrukturelle Merkmale fehlinterpretiert werden könnten. Für Edelstahl und Titan wird eine abschließende Politur mit kolloidaler Kieselsäure oder Aluminiumoxidsuspension (0,05 µm) empfohlen. Eine unzureichende Vorbereitung führt zu falscher Porosität, verschmiertem Metall oder zurückgehaltenen Schleifpartikeln – all dies unterdrückt eine gleichmäßige Ätzung.
Wichtige Richtlinien für eine erfolgreiche Vorbereitung:
- Wenden Sie beim Grobschleifen (Körnung 120–320) eine Kraft von 15–30 N pro Probe an.
- Zwischen den Schritten gründlich reinigen, um eine Kreuzkontamination mit Schleifmitteln zu vermeiden.
- Verwenden Sie für Titan Tücher mit geringem Flor, um Kaltverfestigung und Oberflächenverformung zu verhindern.
- Der endgültige Ätzkontrast verbessert sich um 40–60 %, wenn eine verformungsfreie Oberfläche erreicht wird (überprüft durch Inspektion mit polarisiertem Licht).
2. Auswahl der richtigen Ätzmittel für Edelstahl
Edelstahlsorten (austenitisch, ferritisch, martensitisch, Duplex) reagieren unterschiedlich auf chemische Angriffe. In der folgenden Tabelle sind bewährte Ätzmittel zum Freilegen von Korngrenzen, Sigma-Phase und Karbidausscheidungen aufgeführt. Für Routine Nital-Etch-Inspektion Eine 5- bis 10-prozentige Nitallösung eignet sich gut für martensitische Stähle, austenitische Stähle erfordern jedoch häufig stärkere Oxidationsmittel.
| Ätzname | Zusammensetzung (Vol.-%) | Edelstahltyp | Bewerbungszeit |
|---|---|---|---|
| Glyceregie | 15 ml HCl, 10 ml Glycerin, 5 ml HNO₃ | Austenitisch, Duplex | 30–90 s |
| V2A Ätzung | 100 ml H₂O, 100 ml HCl, 10 ml HNO₃ | Ferritisch, austenitisch | Abstrich 20–60 s |
| Murmelreagenz | 10 g CuSO₄, 50 ml HCl, 50 ml H₂O | Martensitisch, ausscheidungshärtend | 5–30 s eintauchen |
| Elektrolytisch 10 % Oxalsäure | 10 g Oxalsäure, 100 ml H₂O, 1‑2 V DC | Alle Edelstähle | 30–60 s |
Beim Makroätzen zeigt heißes Königswasser (50 ml HCl, 15 ml HNO₃, 30 ml H₂O bei 60–70 °C) Schweißnahtdurchdringung und -seigerung. Überprüfen Sie das immer metallografisches Ätzen Die Gleichmäßigkeit wird erreicht, bevor mit der Mikroskopie fortgefahren wird.
3. Ätzlösungen für Titan-Mikrostrukturen
Säureätzen von Titan stellt aufgrund seiner starken Passivierungsschicht besondere Herausforderungen dar. Alpha-, Alpha-Beta- und Beta-Titanlegierungen erfordern unterschiedliche Ätzmittel, um primäres Alpha, transformiertes Beta und Korngrenzen-Alpha zu unterscheiden. Krolls Reagenz (2-5 ml HF, 5-10 ml HNO₃, 85-93 ml H₂O) ist der Industriestandard für Titanätzlösung . Für chemisches Ätzen von Titan Bei der mikrostrukturellen Auswertung ergeben folgende Parameter den optimalen Kontrast:
- Krolls Reagenz – 10-25 Sekunden eintauchen (bei großen Flächen abtupfen).
- Wecks Reagenz (auf NH₄HF₂-Basis) – Zeigt selektiv die Beta-Phase in Ti-6Al-4V.
- Modifiziertes Kroll (10 ml HF, 30 ml HNO₃, 60 ml H₂O) – Zur Entfernung dicker Oxide vor dem Feinätzen.
- Fluorwasserstoff-Essig-Salpeter-Mischung – 1 ml HF, 15 ml HNO₃, 15 ml Essigsäure – hervorragend für die Korngrenzendefinition in technisch reinem Titan.
In einer Vergleichsstudie mit 120 Titanproben führte die 15–20 Sekunden lange Anwendung von Krolls Reagenz zu einer 95 % erfolgreichen Offenlegung der Korngrenzen ohne Überätzungsnarben. Für chemisches Fräsen von Titan Als Vorätzschritt wird 1–2 Minuten lang eine aggressivere Lösung (10 ml HF, 20 ml HNO₃, 70 ml H₂O) verwendet.
Beta-reiche Bereiche ätzen in Ti-Legierungen schneller als Alpha; Die Verwendung von 3 % HF 6 % HNO₃ für 12–18 Sekunden bei 22 °C liefert die höchste Wirkung mikrostruktureller Kontrast für Dualphasentitan.
4. Makroätzung vs. Mikroätzung – Korngrenzenentwicklung
Beim Makroätzen werden die allgemeine Gleichmäßigkeit, Fließlinien und Segregation bewertet, während beim Mikroätzen einzelne Phasen und Korngrenzen anvisiert werden. Makroätzung Bei der Verwendung von Edelstahl wird heißes 50 %iges HCl oder Hunter-Reagenz (HCl HNO₃ H₂O) verwendet. Bei Titan wird beim Makroätzen 1–5 Minuten lang Krolls Reagenz eingesetzt, um den Makrokornfluss sichtbar zu machen. Entwicklung der Korngrenzen hängt von der Ätzratendifferenz zwischen dem Korninneren und der Korngrenze ab. Das folgende Schema veranschaulicht den Mechanismus:
Zu erreichen mikrostruktureller Kontrast Zwischen den Phasen muss durch selektives Ätzen die reaktivere Phase oder der Korngrenzenbereich aufgelöst werden. Bei Duplex-Edelstahl färbt elektrolytisches Ätzen mit 10 % Natriumhydroxid Ferrit braun, während Austenit weiß bleibt.
5. Schritt-für-Schritt-Anleitung zum Ätzvorgang und Fehlerbehebung
Ein zuverlässiger Ätzworkflow minimiert Artefakte und sorgt für Wiederholbarkeit. Befolgen Sie diese zehn Schritte sowohl für Edelstahl als auch für Titan:
- Entfetten Sie die polierte Probe im Ultraschallbad mit Ethanol oder Aceton (2-3 Minuten).
- Wählen Sie das Passende aus metallografisches Ätzmittel basierend auf dem Material und den gewünschten mikrostrukturellen Merkmalen.
- Zum Tauchätzen verwenden Sie ein sauberes Becherglas; Verwenden Sie zum Abtupfen mit frischem Ätzmittel getränkte Wattebällchen.
- Ätzmittel gleichmäßig auftragen; Vermeiden Sie bei Titan einen längeren Kontakt (max. 25 Sekunden mit Kroll).
- Sofort mit warmem Wasser (40–45 °C) abspülen, um die Reaktion zu stoppen.
- Nochmals mit destilliertem Wasser und dann mit Isopropylalkohol spülen.
- Mit warmem Luftstrom trocknen (kein Abwischen, um Kratzer zu vermeiden).
- Untersuchen Sie es unter einem optischen Mikroskop bei 100–500-facher Vergrößerung.
- Bei Überätzung erneut mit 0,05 µm Aluminiumoxid polieren und mit verkürzter Zeit erneut ätzen.
- Bei hartnäckiger Passivierung verwenden Sie eine kurze Vorätzung (2–3 Sekunden) und tragen Sie dann das primäre Ätzmittel erneut auf.
Häufige Probleme und Lösungen beim Ätzen
- Ungleichmäßiges Ätzen (Edelstahl): Restliche Kaltverformung → mit kolloidalem Siliciumdioxid erneut polieren, elektrolytisches Ätzen verwenden.
- Lochfraß auf Titan: HF-Konzentration zu hoch → auf 1-2 % HF reduzieren, nur 5-8 Sekunden ätzen.
- Kein Korngrenzenkontrast: Unempfindliches Ätzmittel → Wechseln Sie zu Wecks Reagenz für Beta-Ti oder zu Marbles für martensitischen Stahl.
- Flecken nach dem Spülen: Unvollständige Neutralisation → Spülen mit 5 %iger Natriumbicarbonatlösung, dann mit Wasser.
- Ätzlichthöfe um Einschlüsse herum: Überätzen → Zeit verkürzen und Temperatur auf 18-20 °C senken.
6. Vergleichstabelle: Ätzparameter für Edelstahl vs. Titan
| Parameter | Edelstahl | Titan |
|---|---|---|
| Bevorzugtes Ätzmittel für allgemeine Mikrostrukturen | Glyceregie or V2A | Krolls Reagenz (3% HF, 6% HNO₃) |
| Ätzzeit (typisch) | 30–90 Sekunden | 10–25 Sekunden |
| Makroätzreagenz | Heiße HCl (50 % Konz.) | Krolls Reagenz (diluted 1:5) |
| Sicherheitspriorität | HCl-Dämpfe, Chromatabfälle | HF-Toxizität, Säureverätzungen |
| Entwicklung der Korngrenzen | Karbid- oder Sigmaphasenselektiv | Alpha/Beta-Phasenkontrast |
7. Praktische Tipps für konsistente Ergebnisse
Labore, die mehr als 50 Edelstahl- oder Titanfassungen pro Woche verarbeiten, profitieren von standardisierten Ätzstationen. Praxisbezogene Daten zeigen, dass die Reproduzierbarkeit des Ätzens um 73 % steigt, wenn täglich frische Reagenzien verwendet werden und die Temperatur auf ±2 °C kontrolliert wird. Zusätzliche Tipps für chemisches Ätzen von Edelstahl und Titan umfassen:
Kroll-Reagenz, das älter als 4 Wochen ist, entwickelt HF-bedingte Ausfällungen, die Grauflecken verursachen. Bereiten Sie sich wöchentlich vor.
Sanftes Rühren verbessert die Gleichmäßigkeit – verwenden Sie einen Magnetrührer bei niedriger Geschwindigkeit (150–200 U/min).
Bei Titan entfernt ein 10-sekündiges Eintauchen in 30 % HNO₃ Schmutz und verbessert den optischen Kontrast.
Ätzen Sie immer unter einem Abzug mit HF-kompatiblen Handschuhen und Neutralisierungsmitteln.
Für chemisches Ätzen von Titan In Produktionsumgebungen liefern automatisierte Sprühätzgeräte wiederholbare Ergebnisse mit einer Tiefenkontrolle von ±0,5 µm. Bei der Vorbereitung für SEM/EBSD entfernt eine leichte Vibrationspolitur nach dem Ätzen das Oberflächenrelief und bewahrt gleichzeitig den Kornkontrast.
Häufig gestellte Fragen
F1: Welches Ätzmittel zeigt Austenitkorngrenzen in Edelstahl 316L ohne Überätzung?
Durch elektrolytisches Ätzen in 10 % Oxalsäure bei 1,5 V Gleichstrom für 45 Sekunden werden Austenitkorngrenzen konsistent sichtbar gemacht und Karbide als kleine Grübchen sichtbar. Als chemische Alternative verwenden Sie Glyceregia 40 Sekunden lang unter sanftem Abwischen.
F2: Warum hinterlässt Krolls Reagenz nach dem Ätzen manchmal einen weißen Film auf Titan?
Der weiße Film besteht typischerweise aus Titanoxyfluorid oder nicht entfernten Reaktionsprodukten. Sofort mit warmem destilliertem Wasser (45 °C) abspülen, anschließend 5 Sekunden lang in 10 % HNO₃ eintauchen und dann erneut abspülen. Vermeiden Sie Wassertemperaturen unter 20 °C, um eine Filmbildung zu verhindern.
F3: Kann ich dasselbe verwenden? Salpetersäure-Ätzmittel sowohl für Edelstahl als auch für Titan?
Nein. Konzentrierte Salpetersäure passiviert Titan und verhindert das Ätzen. Bei rostfreiem Stahl kann eine 5–20 %ige Salpetersäurelösung zum Reinigen verwendet werden, jedoch nicht zum Ätzen der Mikrostruktur. Titan benötigt HF-haltige Lösungen wie Krolls Reagenz, um die Passivschicht aufzubrechen.
F4: Wie unterscheidet man zwischen Alpha-Körnern und gewöhnlichen Alpha-Körnern in Titan?
15 Sekunden lang mit Krolls Reagenz ätzen; Alpha-Körner erscheinen als kontinuierliche, strukturlose Schicht an der Oberfläche ohne Korngrenzendefinition, während große Alpha-Körner klare Dreifachverbindungen aufweisen. Verwenden Sie die Überprüfung der Mikrohärte (Alpha-Fall ist 30–50 HV härter).
F5: Was ist die ideale Haltbarkeitsdauer einer Mischung? Titan-Ätzmittel HF-haltig?
Ätzmittel auf HF-Basis zersetzen Polyethylenbehälter und verlieren an Aktivität, da Silizium aus dem Glas austritt. In PTFE- oder HDPE-Flaschen aufbewahren; Bei kritischen Arbeiten nach 2 Wochen oder bei Routineinspektionen nach 4 Wochen entsorgen. Bei Lagerung länger als 7 Tage immer vor Gebrauch filtern.
