Hochgeschwindigkeitsstahlmikrostrukturvorbereitung- Trojan (Suzhou) material technology Co., Ltd.

Hochgeschwindigkeitsstahlmikrostrukturvorbereitung

19-06-2025

Hochgeschwindigkeitsstahl ist eine Art Werkzeugstahl mit hoher Härte, hoher Verschleißfestigkeit und starker Wärmefestigkeit, allgemein bekannt als weißer Stahl. Sein wichtigstes Merkmal-rote Härte-bezieht sich auf die Fähigkeit der Schneide, die Erweichen zu widerstehen, wenn sich das Werkzeug in einem rot-Hot-Zustand während des Hochgeschwindigkeitsschneidens befindet, wobei eine hohe Härte aufrechterhalten wird, wobei die HRC über 60 erreicht. Es wird hauptsächlich zur Herstellung von Komplex-Dünnkanten- und Auswirkungen resistenten Metallabschneidwerkzeugen sowie zur Herstellung von Hochtrübungslagern und kalten Fehlkanten und kaltem Rande und kaltem Wappen, usw., usw., usw., usw., usw. hergestellt, usw. usw., usw. usw., usw. usw., usw., usw., usw., usw., usw., usw.

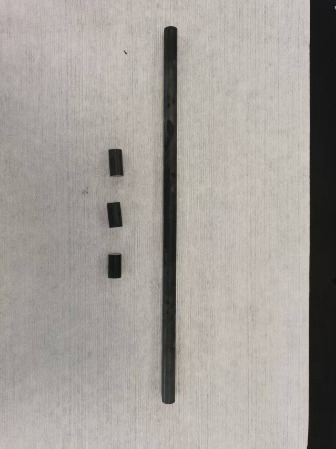

Das vorhandene φ10 mm zylindrische universelle Hochgeschwindigkeitsstahl W18CR4V wird einer Mikrostrukturvorbereitung unterzogen. Zunächst wird es unter Verwendung einer CT250S -manuellen Schneidemaschine in kleine Probensegmente geschnitten A60 Aluminiumoxid -Schneidblatt und dann direkt auf einem vorbereitet Alpha208 Dual-Control-Doppelschleif- und Poliermaschine .

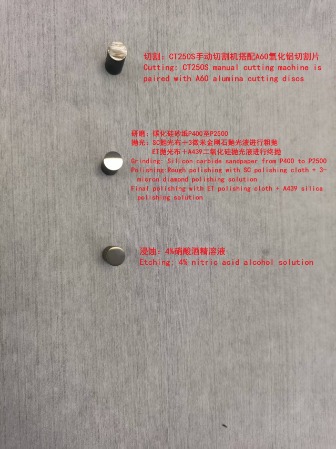

Die spezifischen Schritte sind wie folgt:

1. Verwenden Sie Siliziumkarbid -Sandpapier P400 zum planaren Schleifen und schleifen Sie dann nach P800, P1200 und P2500.

2. Verwenden Sie SC-Polierstoff und 3-Micron-Diamantpolierflüssigkeit zum rauen Polieren.

3. Verwenden Sie ET -Polierstoff und A439 Siliciumdioxid -Polierflüssigkeit zum endgültigen Polieren.

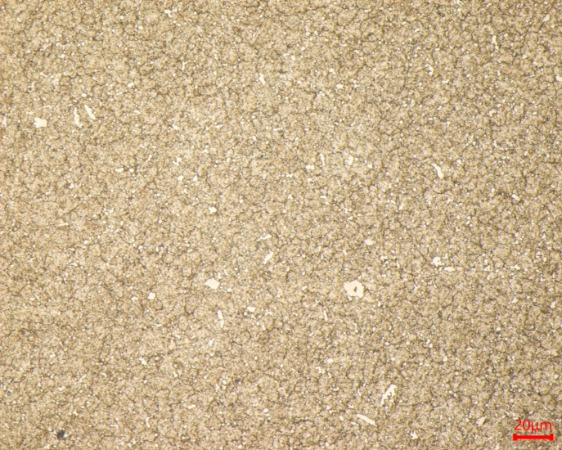

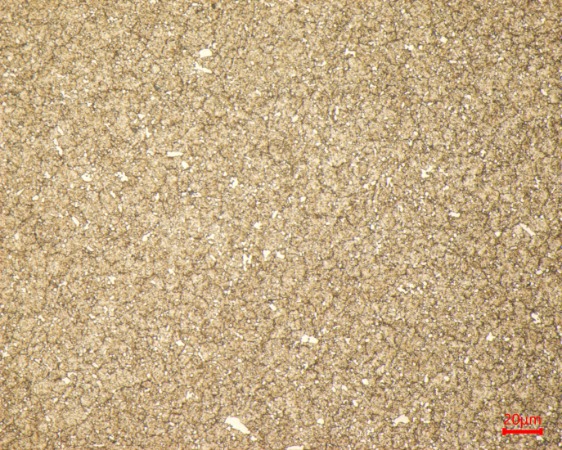

Nach dem Eintauchen in eine 4% ige Salpetersäure -Alkohollösung wird es unter einem mn80 metallographischen Mikroskop beobachtet. Die metallographische Struktur ist temperiertes Martensit, eine kleine Menge restlicher Austenit und weiße feinkörnige Sekundärkarbide und großkörnige eutektische Carbide.
