Rockwell vs. Brinell vs. Vickers: Welcher Härtetest ist der beste?

Die Physik hinter jeder Einrückungslesung

Jede Härteangabe in einem Materialzertifikat geht auf ein einzelnes mechanisches Ereignis zurück: Ein harter Eindringkörper wird unter kontrollierter Belastung in eine Oberfläche gedrückt und der Widerstand des Materials gegen dauerhafte Verformung in einen Wert umgewandelt. Dieser Wert bedeutet nur dann etwas, wenn die Belastung, die Eindringkörpergeometrie, die Verweilzeit und die Messtechnik alle einem bekannten Standard entsprechen. Dies ist die Kerndisziplin dahinter metallografische Härteprüfung Dabei geht es nicht nur darum, eine Zahl zu produzieren, sondern darum, eine Zahl zu produzieren, die ein anderes Labor, eine andere Schicht oder ein anderes Land innerhalb eines engen Toleranzbands reproduzieren kann.

Auf mikrostruktureller Ebene ist die Härte ein Indikator für mehrere zugrunde liegende mechanische Eigenschaften: Streckgrenze, Kaltverfestigungsverhalten und in einigen Fällen Verschleißfestigkeit. Ein martensitischer Stahl und eine geglühte Aluminiumlegierung reagieren auf denselben Eindringkörper auf völlig unterschiedliche Weise, weshalb keine einzelne Prüfmethode jedes Material, jede Dicke und jeden Oberflächenzustand gleich gut abdeckt. Die Wahl der richtigen Methode und deren korrekte Ausführung ist es, was einen vertretbaren Qualitätsnachweis von einer Zahl unterscheidet, die präzise aussieht, aber keine wirkliche Rückverfolgbarkeit bietet.

3 Primäre Eindruckmethoden im allgemeinen industriellen Einsatz

0,1-3000 Typische Spanne der angewendeten Last in kgf über alle Skalen hinweg

2 In den meisten modernen Testern verwendete Laststufen: Vorlast und Hauptlast

Warum die Ladeanwendungssequenzierung das Ergebnis verändert

Die Lastanwendung ist kein einzelner Push. Bei den meisten modernen Prüfgeräten wird der Eindringkörper zunächst unter einer kleinen Vorlast mit der Oberfläche in Kontakt gebracht, wodurch der Eindringkörper sitzt und Oberflächenunregelmäßigkeiten aus der Messung entfernt werden. Anschließend wird die Hauptlast mit kontrollierter Geschwindigkeit aufgebracht, für eine bestimmte Verweildauer gehalten und in einer definierten Reihenfolge wieder freigegeben. Das Überstürzen dieser Sequenz oder das Zulassen, dass Vibrationen den Rahmen während des Verweilens stören, ist eine der häufigsten Streuungsquellen in einem Härtelabor und oft größer als jeder durch den Eindringkörper selbst verursachte Fehler.

Die Verweilzeit ist wichtig, da Materialien unter anhaltender Belastung leicht kriechen. Ein zu kurzer Testzeitraum kann zu künstlich hohen Werten führen, während eine übermäßige Verweildauer auf weichen oder beschichteten Materialien zu einem Messwert führen kann, der nicht mehr die untersuchte Gesamteigenschaft widerspiegelt. Durch die Kontrolle der Belastungsrate, der Verweilzeit und der Entladerate innerhalb einer dokumentierten Toleranz können die Ergebnisse verschiedener Tester zuverlässig verglichen werden.

Repräsentative Lastbereiche in gängigen Maßstäben

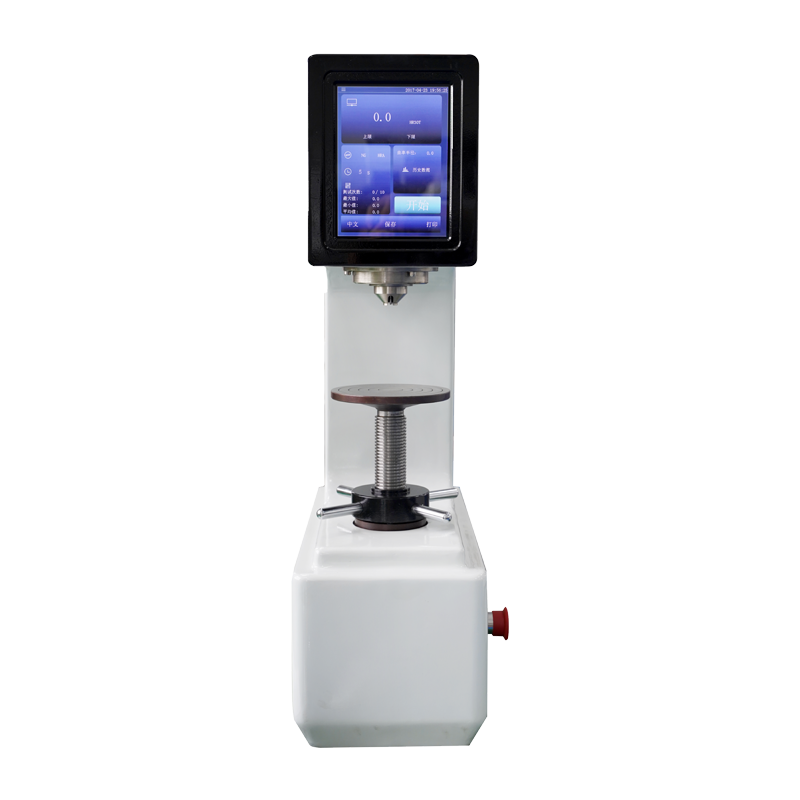

Rockwell-Härteprüfer: Geschwindigkeit durch direkte Tiefenmessung

Bei der Rockwell-Methode wird die optische Messung komplett übersprungen. Anstatt die Größe einer Vertiefung zu messen, Rockwell-Härteprüfer Wenden Sie eine kleine Vorlast an, setzen Sie die Tiefenanzeige auf Null, wenden Sie die Hauptlast an, lassen Sie sie dann wieder auf die Vorlast los und lesen Sie den Unterschied in der Eindrucktiefe ab. Dieser Tiefenunterschied wird auf dem Display der Maschine direkt in einen Härtewert umgewandelt, weshalb die Rockwell-Prüfung in einer Produktionsumgebung oft die schnellste der drei Methoden ist.

Die Auswahl der Skala hängt vom Eindringkörpertyp und der Lastkombination ab. Ein Diamantkegel-Eindringkörper unter einer Hauptlast von 150 kgf ist typisch für gehärtete Stähle, während ein Kugeleindringkörper aus gehärtetem Stahl unter einer Last von 100 kgf für weichere Metalle wie geglühten Stahl, Messing oder Aluminiumlegierungen geeignet ist. Da das Ergebnis sofort angezeigt wird, ohne dass ein Bediener ein optisches Bild interpretieren muss, eignet sich die Rockwell-Prüfung gut für die Prüfung eingehender Materialien, die Überprüfung der Wärmebehandlung und Produktionskontrollen mit hohen Stückzahlen, bei denen die Konsistenz zwischen den Bedienern ebenso wichtig ist wie die reine Präzision.

Der Kompromiss besteht in der Empfindlichkeit gegenüber dem Oberflächenzustand. Da die Methode eher auf der Tiefe als auf der Fläche beruht, können raue Oberflächen, dünne Abschnitte oder gekrümmte Teile die Messwerte verfälschen, sofern nicht die richtigen Korrekturfaktoren und Richtlinien zur Mindestdicke befolgt werden.

rockwell hardness testers with digital depth readout

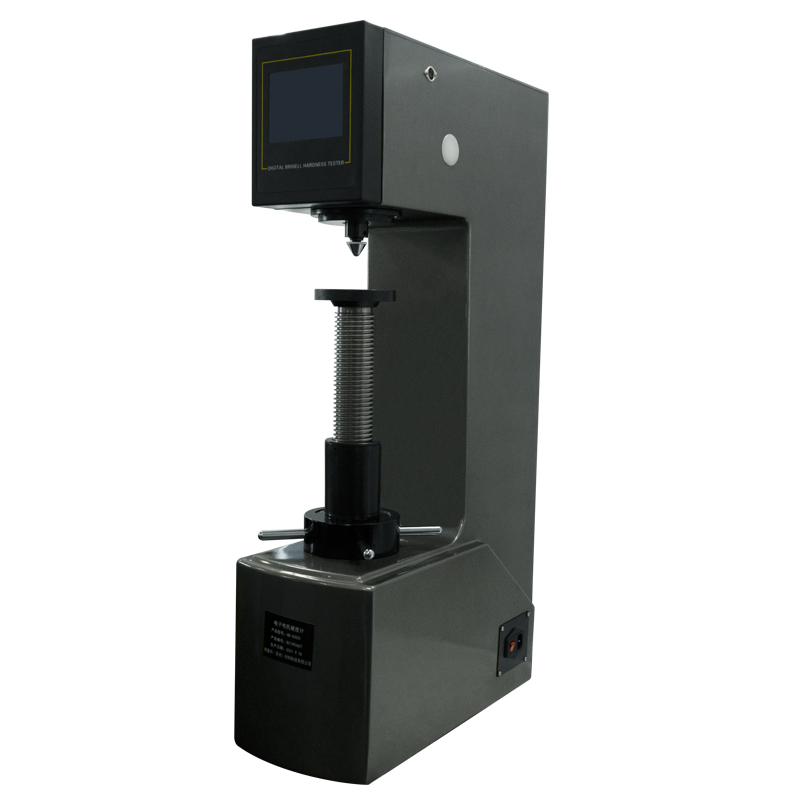

Brinell-Härteprüfgeräte: Mittelung der Härte über grobe Mikrostrukturen hinweg

brinell hardness testers for large indentation testing

Wo Rockwell Tiefe liest, Brinell-Härteprüfer Drücken Sie eine gehärtete Stahl- oder Wolframkarbidkugel unter starker Belastung und über einen festgelegten Verweilzeitraum in die Oberfläche und messen Sie dann den Durchmesser der resultierenden Vertiefung unter Vergrößerung. Da der Eindruck im Verhältnis zur Korngröße groß ist, ermittelt die Brinell-Prüfung effektiv den Mittelwert über grobe oder ungleichmäßige Mikrostrukturen, was sie zur bevorzugten Methode für Gussteile, Schmiedeteile und Materialien macht, bei denen lokale Korngrenzen oder Einschlüsse einen kleineren Eindruck verzerren könnten.

Die Belastungen bei Brinell-Tests liegen üblicherweise zwischen einigen hundert und dreitausend kgf und werden durch eine Kugel ausgeübt, die einen Durchmesser von mehreren Millimetern haben kann. Dadurch entsteht in vielen Fällen eine Vertiefung, die groß genug ist, um mit bloßem Auge sichtbar zu sein. Eine genaue Durchmessermessung erfordert jedoch immer noch ein kalibriertes Mikroskop oder ein digitales Messsystem. Die Skala eignet sich gut für dicke Abschnitte, Rohmaterial und wärmebehandelte Komponenten, bei denen ein Massenhärtewert aussagekräftiger ist als ein stark lokalisierter Messwert.

Da der Eindruck groß ist, ist die Brinell-Prüfung im Allgemeinen nicht für dünne Teile, beschichtete Oberflächen oder fertige Komponenten geeignet, bei denen eine sichtbare Markierung nicht akzeptabel ist, wo die beiden anderen Methoden die Oberhand gewinnen.

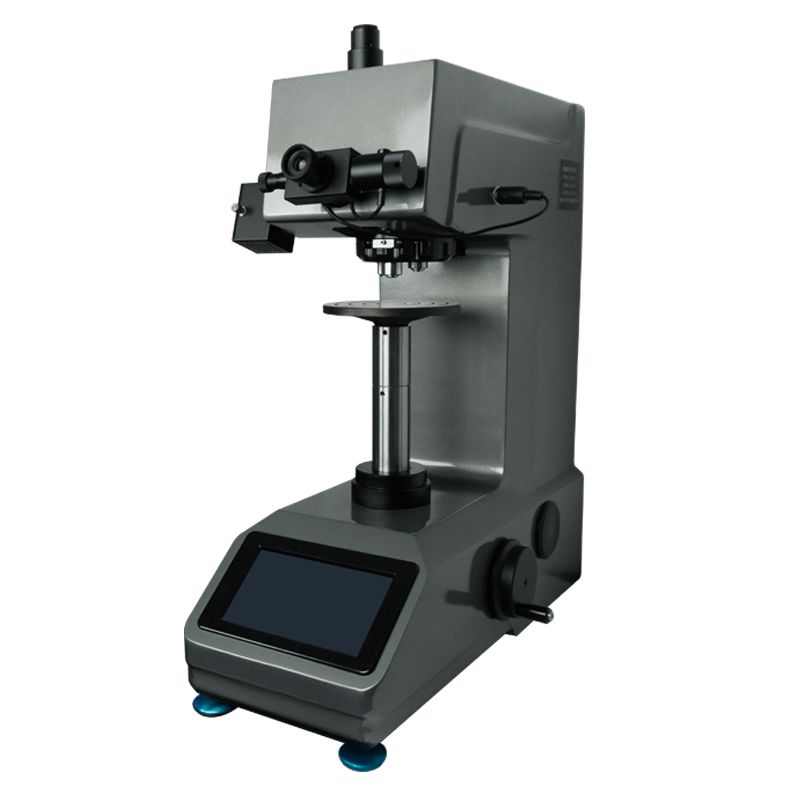

Vickers- und Mikro-Vickers-Härteprüfgeräte: Präzision im mikrostrukturellen Maßstab

Vickers- und Mikro-Vickers-Härteprüfer Verwenden Sie einen Pyramiden-Diamant-Eindringkörper, der unabhängig von der Belastung eine kleine quadratische Vertiefung erzeugt, die optisch durch beide Diagonalen unter Vergrößerung gemessen wird. Da im gesamten Lastbereich, von Makro-Vickers-Lasten bis hin zu Mikrolasten deutlich unter einem kgf, die gleiche Eindringkörpergeometrie verwendet wird, lässt sich die Methode problemlos von der Prüfung von Massenmaterialien bis hin zu einzelnen Körnern, Schweißwärmeeinflusszonen und Beschichtungsquerschnitten mit einer Dicke von nur einem Bruchteil eines Millimeters skalieren.

Mikro-Vickers testing in particular is the method of choice for case-hardened layers, nitrided surfaces, plated coatings, and hardness gradient mapping across a polished cross-section. Because the indentation size can be kept extremely small, a single sample can carry dozens of individual readings without the indentations overlapping or interfering with each other, allowing a full hardness profile to be built from surface to core.

Die Präzision geht zu Lasten der Geschwindigkeit und Probenvorbereitung. Eine genaue Diagonalmessung erfordert eine gut polierte, ebene Oberfläche und einen geschulten Bediener oder ein kalibriertes Bildanalysesystem, da selbst kleine Fokus- oder Beleuchtungsfehler die gemessene Diagonale so weit verschieben können, dass sich die gemeldete Härte ändert.

vickers and micro-vickers hardness testers with optical measurement

Vergleich der drei Methoden nebeneinander

Keine einzelne Skala ist allgemeingültig. Die folgende Tabelle fasst die praktischen Unterschiede zusammen, die typischerweise darüber entscheiden, welche Methode für ein bestimmtes Teil oder Material verwendet wird.

Attribut	Rockwell	Brinell	Vickers / Mikro-Vickers
Eindringkörpertyp	Diamantkegel oder Stahlkugel	Stahl- oder Hartmetallkugel	Diamantpyramide
Messgrundlage	Tiefendifferenz	Einkerbungsdurchmesser	Diagonale Einrückung
Typischer Lastbereich	60-150 kgf	500-3000 kgf	0,1-50 kgf
Am besten geeignet für	Kontrollen der Produktionslinie	Gussteile und Grobkornmaterial	Beschichtungen und Dünnschliffe
Betreiberabhängigkeit	Niedrig	Mäßig	Höher

Methodenvergleich über fünf Betriebsfaktoren

Rockwell Brinell Vickers

Kalibrierungs- und Materialprüfstandards, die zuverlässige Ergebnisse gewährleisten

Ein Härteprüfer ist nur so vertrauenswürdig wie seine letzte Überprüfung. Zertifizierte Referenzblöcke mit einem bekannten, rückverfolgbaren Härtewert werden verwendet, um die Genauigkeit eines Testers in regelmäßigen Abständen zu überprüfen, und die Abweichung zwischen dem Messwert des Testers und dem zertifizierten Wert des Blocks wird über die Zeit protokolliert. International anerkannte Materialprüfnormen legen die Toleranzbänder für diese Abweichung, die Häufigkeit der Überprüfung und die Dokumentation fest, die erforderlich ist, um ein Prüfgerät für regulierte oder geprüfte Arbeiten im Einsatz zu halten.

Die Drift erfolgt selten plötzlich. Es neigt dazu, sich allmählich einzuschleichen, wenn ein Eindringkörper verschleißt, eine Wägezelle altert oder ein optisches Messsystem leicht aus der Kalibrierung gerät. Die Verfolgung von Abweichungen über aufeinanderfolgende Verifizierungszyklen hinweg ermöglicht eine viel frühere Warnung, dass eine Wartung erforderlich ist, anstatt sich auf ein einzelnes „Bestanden“- oder „Nicht bestanden“-Ergebnis zu verlassen.

Durch konsequente Kalibrierungsdisziplin kann ein an einer Maschine gemessener Härtewert auch im Abstand von Monaten auf einer anderen Maschine in einem anderen Gebäude als verlässlich angesehen werden.

Abweichung vom Referenzblock über Verifizierungszyklen hinweg

Auswahl der richtigen Härteprüfmethode für Ihre Anwendung

Bei der Methodenauswahl kommt es im Allgemeinen auf drei Fragen an: Wie grob oder gleichmäßig die Mikrostruktur ist, wie dünn oder beschichtet der zu prüfende Abschnitt ist und wie viele Teile pro Schicht überprüft werden müssen. Ein einfacher Entscheidungspfad deckt die meisten realen Fälle ab.

Ablauf der Methodenauswahl

Wenn Präzisionsanforderungen erfüllt sind, ist oft der Durchsatz der entscheidende Faktor. Rockwell-Tests verarbeiten in der Regel die höchste Anzahl an Teilen pro Stunde, da die Tiefenmessung automatisch erfolgt, Vickers und Mikro-Vickers liegen im Mittelfeld, je nachdem, wie viele Eindrücke pro Probe benötigt werden, und Brinell ist im Allgemeinen aufgrund der optischen Durchmessermessung und des größeren Eindrucks am langsamsten.

Typischer relativer Durchsatz nach Methode

Häufig gestellte Fragen

F1: Kann das gleiche Teil mit mehr als einer Härtemethode geprüft werden?

Ja, sofern die Oberfläche getrennte Vertiefungszonen zulässt. Viele Labore verwenden Rockwell für eine schnelle Produktionskontrolle und verwenden anschließend Vickers für einen Querschnitt, wenn ein detaillierter Härtegradient in der Nähe einer wärmebehandelten oder beschichteten Oberfläche erforderlich ist.

F2: Warum werden Härtewerte verschiedener Skalen nicht direkt ineinander umgerechnet?

Jede Methode misst eine andere physikalische Reaktion, Tiefe, Durchmesser oder Diagonallänge unter einer anderen Last und Eindringkörpergeometrie. Für einige Materialfamilien gibt es Umrechnungstabellen, aber es handelt sich hierbei eher um Näherungswerte als um exakte Äquivalente, und auf der Originalskala angegebene Ergebnisse sind immer zuverlässiger.

F3: Wie oft sollte ein Härteprüfer anhand eines Referenzblocks überprüft werden?

Die Häufigkeit der Überprüfung hängt vom Nutzungsvolumen, der Kritikalität der zu prüfenden Teile und den Anforderungen der relevanten Materialprüfnorm ab, nach der das Labor arbeitet. Tester für die Massenproduktion werden in der Regel häufiger überprüft als Tester, die für gelegentliche Laborarbeiten eingesetzt werden.

F4: Sind Mikro-Vickers-Tests für fertige, in Betrieb befindliche Komponenten geeignet?

Der Eindruck, der bei der Mikro-Vickers-Prüfung entsteht, ist extrem klein, was sie zu einer häufigen Wahl für Qualitätskontrollen an fertigen Teilen macht, bei denen Oberflächenmarkierungen minimiert werden müssen. Allerdings sollten Akzeptanzkriterien dennoch bestätigen, dass der Eindruck keinen Einfluss auf die Funktion des Teils hat.

F5: Was verursacht die größte Messstreuung bei der täglichen Härteprüfung?

Inkonsistente Oberflächenvorbereitung und Bedienerschwankungen bei der optischen Messung sind die beiden häufigsten Ursachen für Streuungen, gefolgt von unsachgemäßem Zeitpunkt der Lastaufbringung und Eindringkörperverschleiß, der bei routinemäßigen Kalibrierungsprüfungen nicht erfasst wurde.
