Probenvorbereitung für Bronzespiegel aus der Han-Dynastie- Trojan (Suzhou) material technology Co., Ltd.

Probenvorbereitung für Bronzespiegel aus der Han-Dynastie

29-07-2026

Die Han-Dynastie markierte das goldene Zeitalter der alten chinesischen Bronzespiegel-Handwerkskunst. Spiegel wurden überwiegend aus einer ternären Legierung aus Blei, Zinn und Kupfer mit einem klassischen Verhältnis von etwa 14:5:1 gegossen. Blei verbessert die Fließfähigkeit geschmolzener Legierungen und ermöglicht scharf definierte dekorative Muster, stabile Formgebung und Massenproduktion – eine bemerkenswerte Errungenschaft der Han-Metallurgietechnologie.

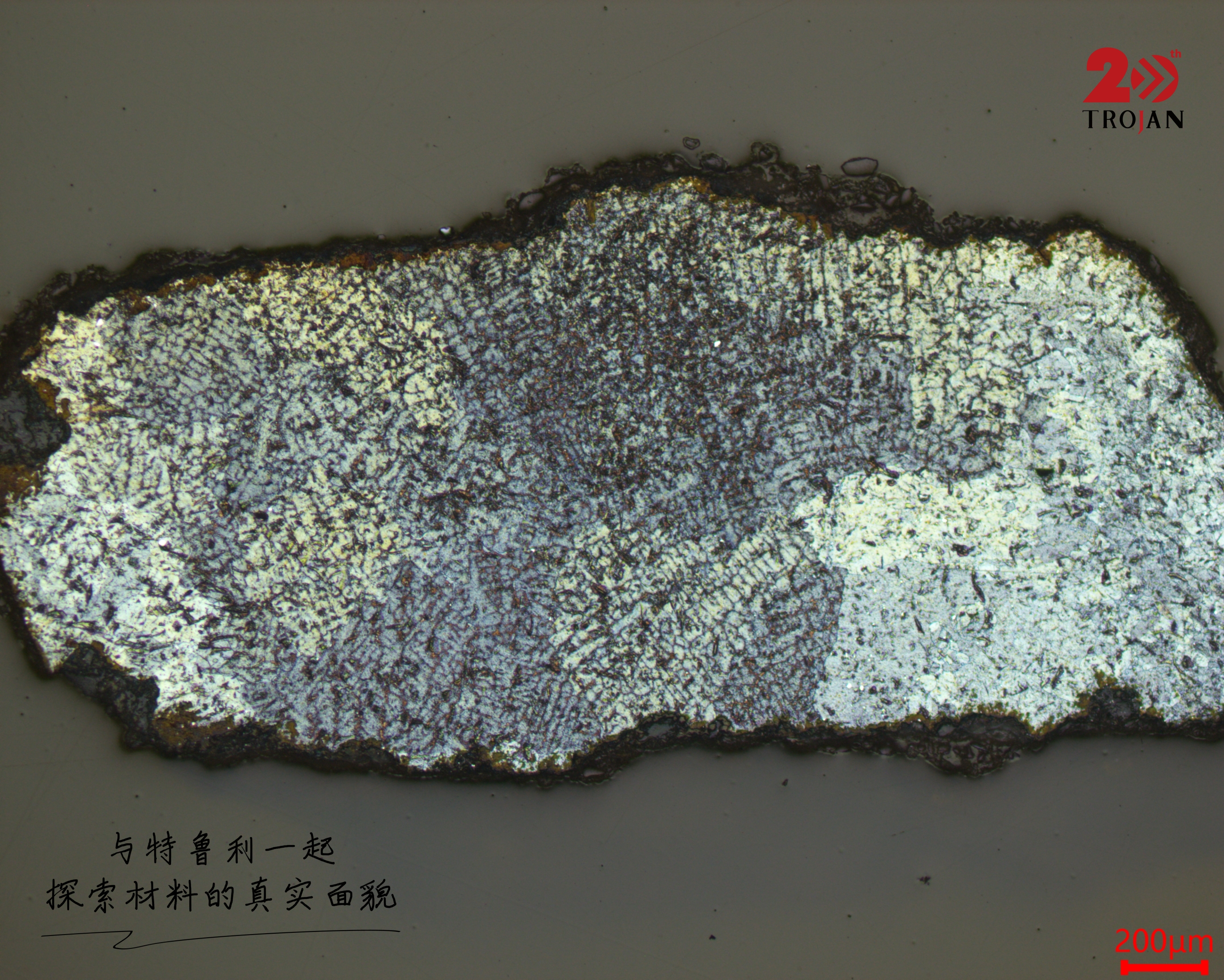

Han Bronze Mirror Microstructure Overview

Abbildung 1: Erster Überblick über die Probenvorbereitung für Han-Bronzespiegel.

Metallografische Herausforderungen

Nach Tausenden von Jahren unter der Erde entwickeln diese Bronzespiegel Porosität, Entmischung und Korrosionsschichten. Diese einzigartigen Mikrostrukturen stellen große Herausforderungen für die metallografische Probenvorbereitung von Kulturdenkmälern dar.

Hauptherausforderungen der Han-Bronzespiegelmetallographie: Ungleichmäßige Härte über die gesamte Probe; Bleiphasen neigen zum Ablösen. Durch Schleifen entstehen leicht Kratzer und Oberflächenverformungen. Locker gebundene Korrosionsschichten neigen dazu, sich beim Polieren abzulösen, wodurch falsche Merkmale entstehen, die die Beobachtung der ursprünglichen Mikrostruktur des Gussstücks verfälschen.

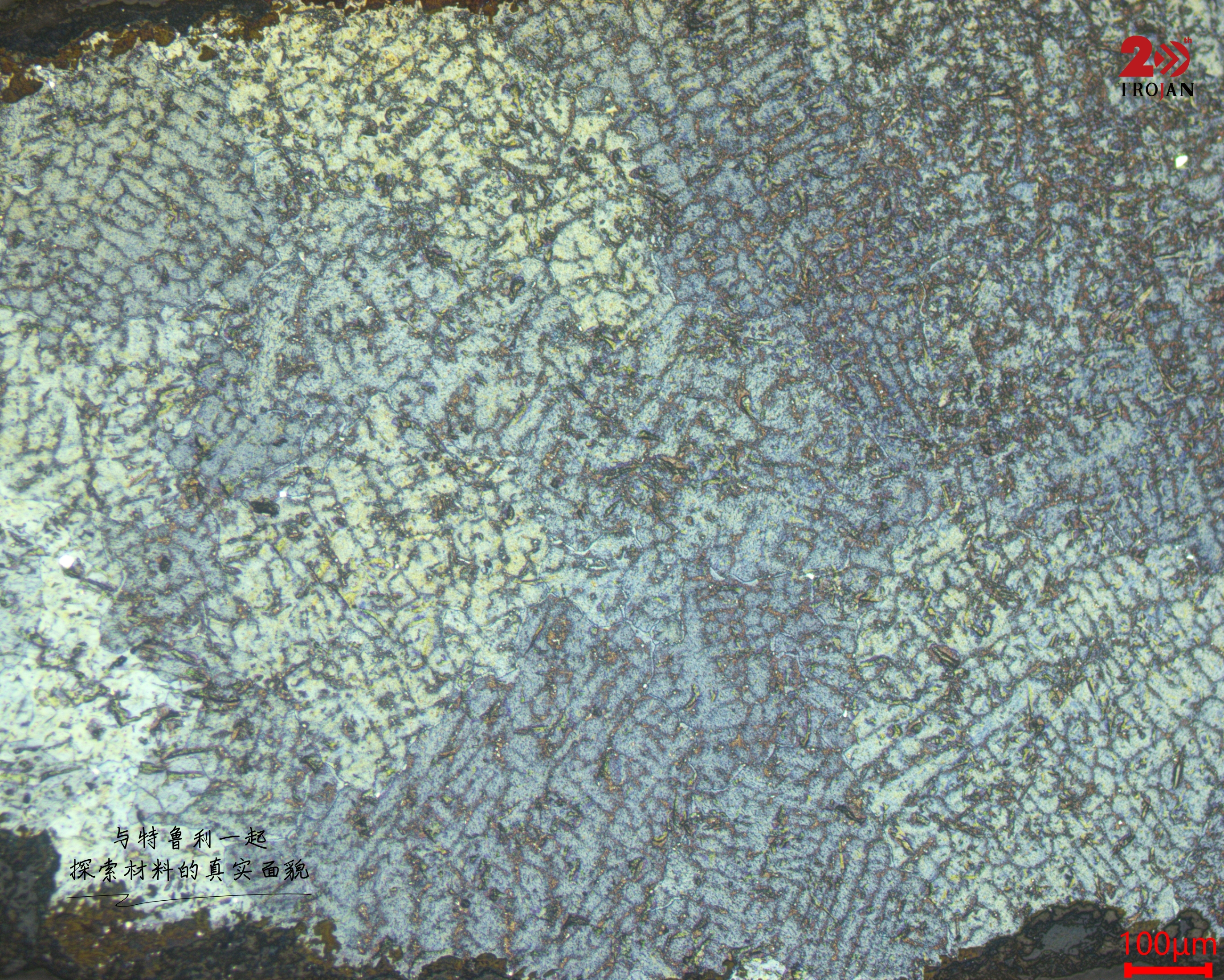

Abbildung 2: Detaillierte Ansicht, die Porosität und Struktureigenschaften zeigt.

Echte Workflow-Lösungen

Truly hat einen vollständigen Workflow entwickelt, um diese Schwierigkeiten zu lösen:

Table-CUT200 Automatisches Präzisionsschneiden minimiert thermische Schäden
Sequentielles Schleifen mit abgestuften Schleifpapieren (bei Bedarf kann Paraffin aufgetragen werden)
Die Vakuumimprägnierung mit ThetaVAC-2 füllt unregelmäßige Poren, um eine hervorragende metallografische Abbildung zu erzielen
Eine Diamant-Poliersuspension mit anschließender Silikat-Endpolitur entfernt feine Kratzer und Oberflächenverformungen
Ultraschallreinigung für poröse Bereiche

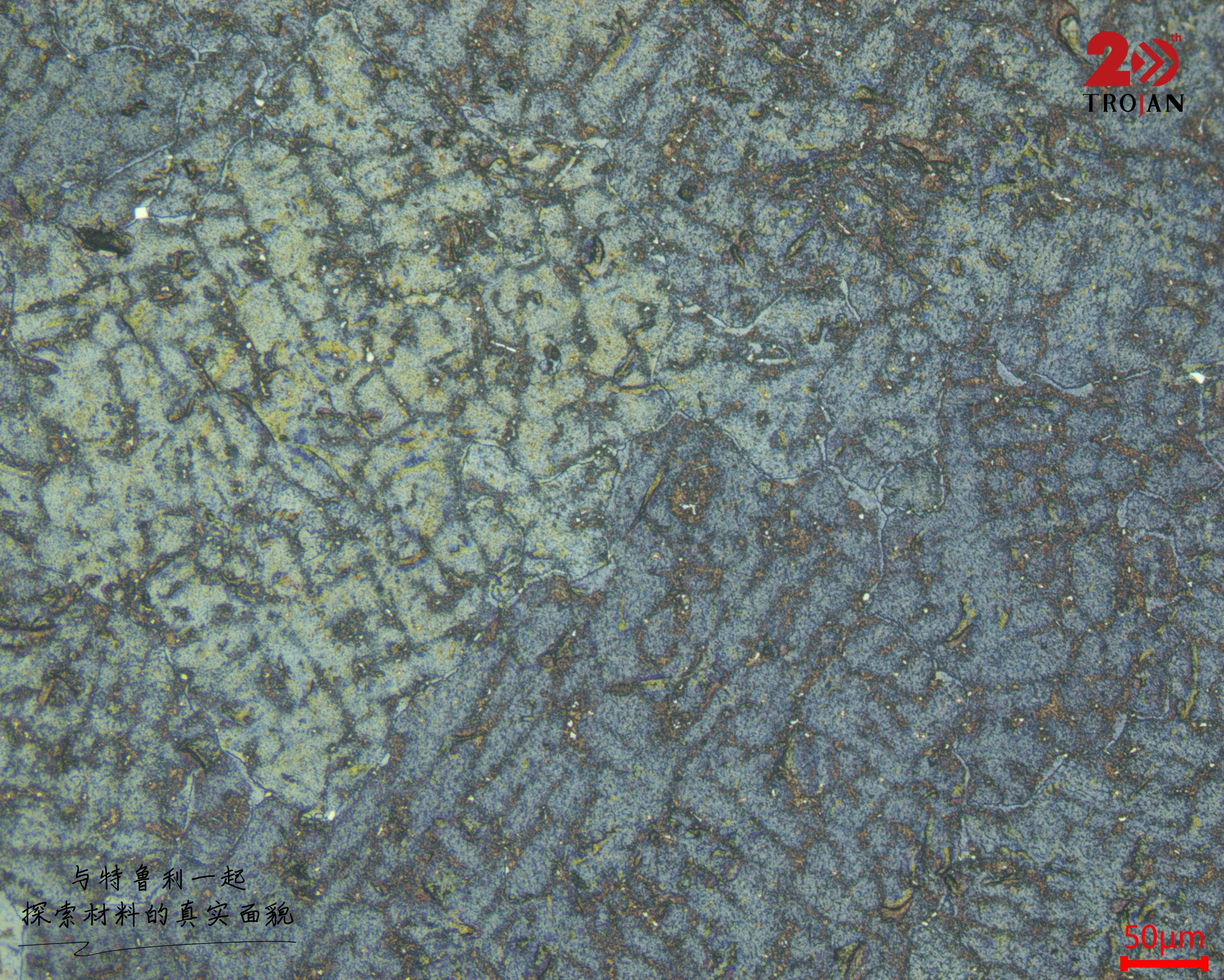

Abbildung 3: Mikrostruktur nach Implementierung des speziellen Vorbereitungsworkflows.

Dieser Arbeitsablauf bewahrt intakte Original-Mikrostrukturen, zeigt die Gusstechniken von Han-Bronzespiegeln präzise auf und liefert zuverlässige Daten für die Erforschung des kulturellen Erbes.

Empfohlene Vorbereitungsparameter

Schleifen: MET-SP P800–2500
Grobpolieren: SC 0,05μm Super
Endpolieren: ZN 0,05μm 439

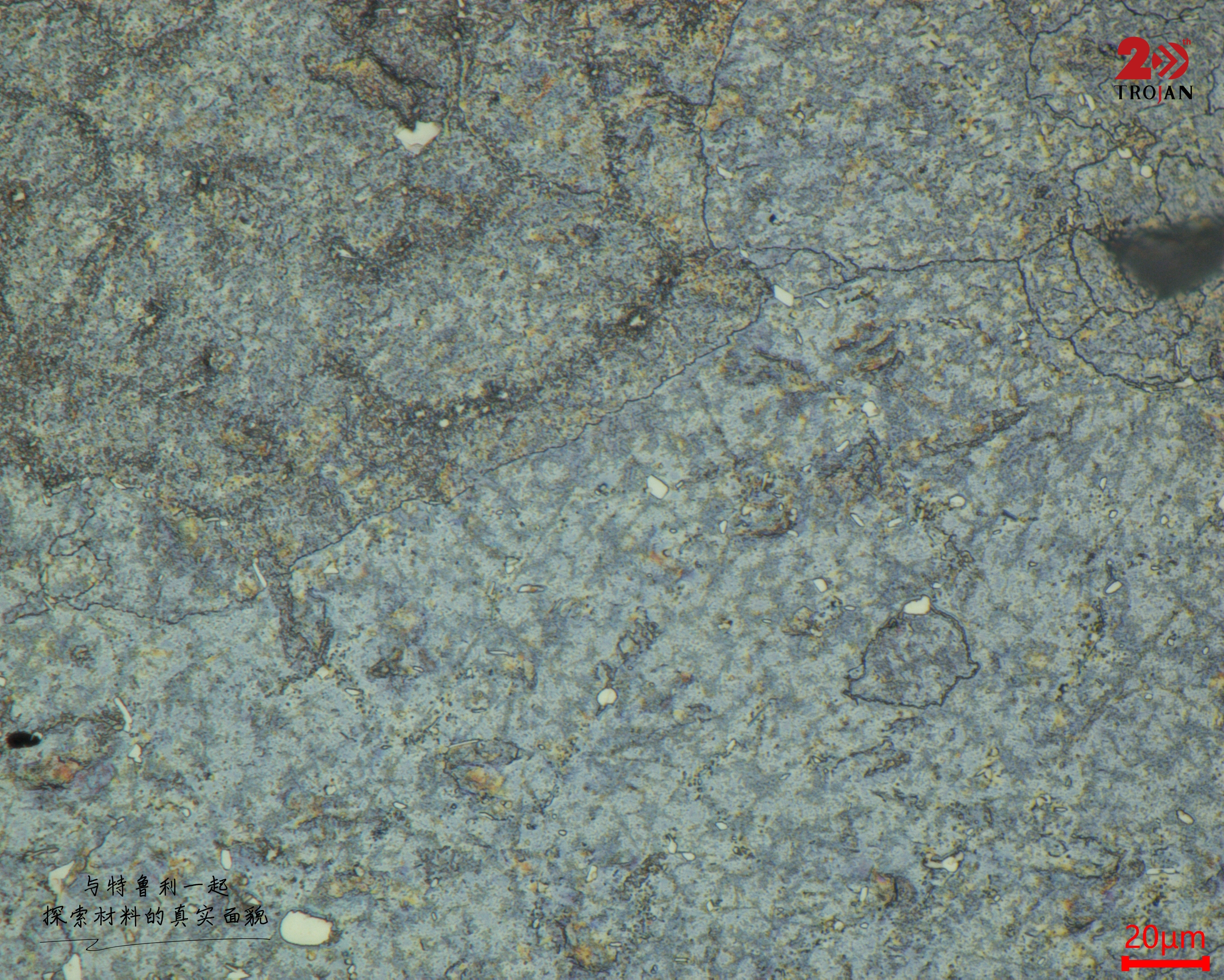

Abbildung 4: Endergebnis mit starker Vergrößerung, das konservierte Phasen zeigt.

#Trojaner #Trojanermetallography #MetallographicSamplePrep #CulturalRelicTesting #BronzeMirror #Archäologie #Materialwissenschaften #WirklichMaterial #AncientAlloy
