Hochleistungsfähige, leitende Kupfersammelschienen und integrierte Shunt-Widerstände verfügen üblicherweise über eine zweischichtige Galvanisierungsstruktur: 1,5–4 μm Nickel-Unterschicht und 3–8 μm Zinn-Deckschicht, um Korrosionsbeständigkeit und Anforderungen an die elektrische Montage in Einklang zu bringen.
Als Barriereschicht blockiert die dichte Nickelunterschicht die Diffusion und Oxidation von Kupfersubstrationen nach außen. Es verbessert die Haftung der Beschichtung, erhöht die Verschleiß- und Hochtemperaturbeständigkeit und mildert Passungsrost bei Vibrationen. Dies macht es ideal für anspruchsvolle Anwendungen wie Energiespeichersysteme, DC-Ladesäulen und fahrzeugmontierte elektronische Steuerungen.

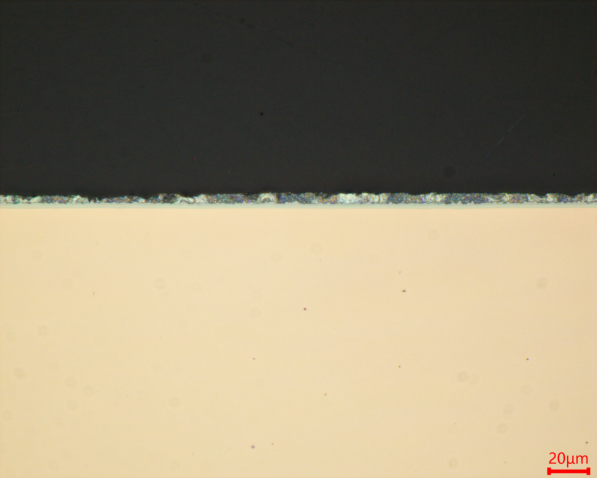

Abbildung 1: Querschnittsübersicht der zweischichtigen galvanischen Beschichtung.
Leistungs- und Anwendungsvorteile
Die äußere Zinnbeschichtung sorgt für einen stabil niedrigen Kontaktwiderstand und eine hervorragende Lötbarkeit. Unter der Schraubenkompression verformt es sich plastisch und sorgt so für eine langfristige Leistung mit niedrigem Wärmewiderstand an den Verbindungspunkten.
Bei der Einzelverzinnung kommt es zu Cu-Sn-Interdiffusion, Anlaufen und Verfärbung. Eine reine Nickelbeschichtung weist eine schlechte Lötbarkeit auf. Die kombinierte Nickel-Zinn-Beschichtung nutzt die Stärken beider Schichten und vermeidet gleichzeitig deren Nachteile. Es wird häufig in Energiespeicher-Shunts, PV-Wechselrichter-Sammelschienen und elektrischen Hochleistungssteckverbindern für neue Energien eingesetzt.

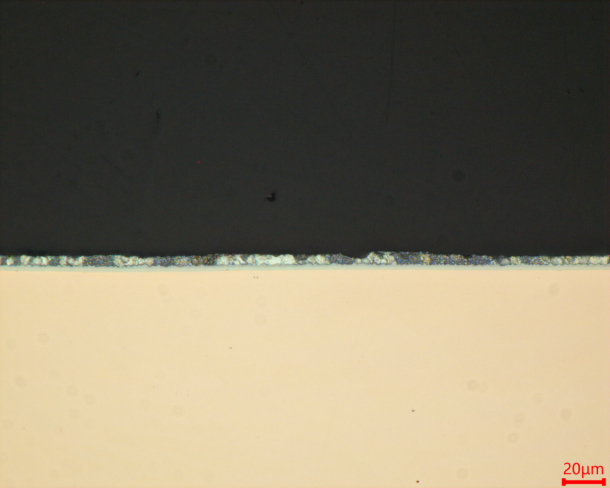

Abbildung 2: Grenzflächenmorphologie, die den Übergang zwischen Kupfer- und Beschichtungsschichten zeigt.
Wichtige Herausforderungen und Vorbereitungsschritte
Schlüsselherausforderung für metallografische Präparation von doppelschichtig beschichteten Ni-Sn-Sammelschienen und -Shunts: Handhabung dieser alternierenden weich-harten Dünnschichtstruktur.
Eine genaue Kontrolle über drei kritische Schritte ist unerlässlich:
- Schneiden: Vermeiden Sie thermische Schäden
- Montage: verhindern kompressionsbedingte Verformungen
- Schleifen & Polieren: Beseitigen Sie Delamination und plastisches Fließen

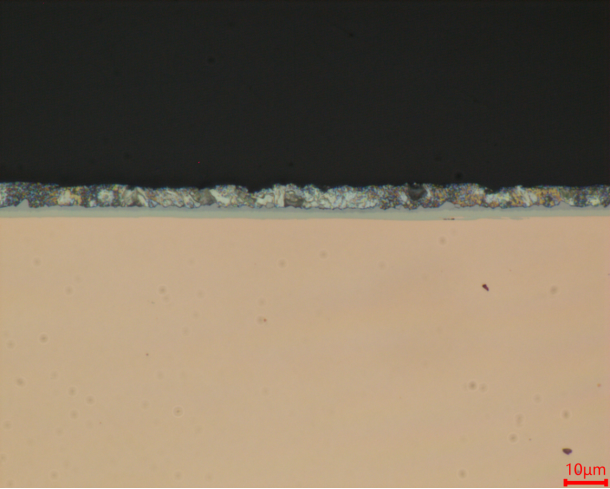

Abbildung 3: Schichtdickenprüfung mit hoher Vergrößerung.

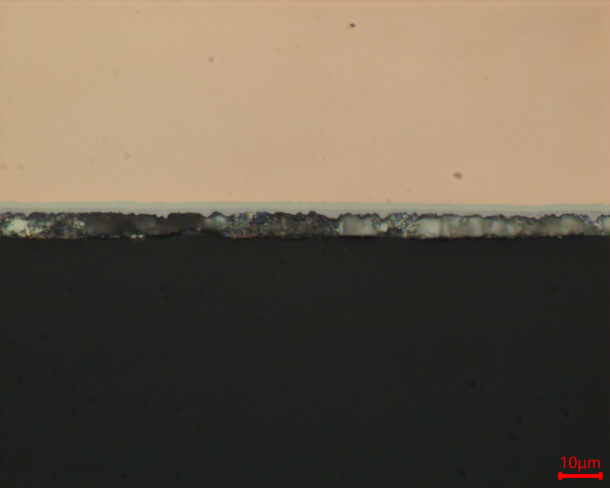

Abbildung 4: Vollständig vorbereiteter metallografischer Querschnitt.
Der standardisierte Betrieb minimiert Vorbereitungsartefakte, stellt die tatsächliche Mikrostruktur und Beschichtungsdicke originalgetreu wieder her und liefert zuverlässige metallografische Daten zur Überprüfung der Beschichtungsdicke und zur Prozessqualitätskontrolle.
