英语
西班牙语
德语
DM Diamond Metal Bond Wafering Blade
Produktbeschreibung
Um eine bessere Schneidwirkung zu erzielen und das Verbrennen der Proben zu red...
Rissbildung, Delaminierung oder Sprödbruch beim Stanzen und Biegen von kaltgewalztem SPCC-Stahl lassen sich nicht immer durch Abmessungen oder herkömmliche Zugeigenschaften erklären.
Die Querschnittsmetallographie kann aufdecken, was routinemäßige Inspektionen möglicherweise übersehen – etwa grobe Körner, übermäßige Streifenbildung, Karbidansammlung oder durch Walzen verursachte Mikrorisse, die die Formbarkeit beeinträchtigen und zu unerwarteten Ausfällen führen können.
Verfahren zur Probenvorbereitung
Für diese SPCC-Probe haben wir die folgende Vorbereitungsroute verwendet:
- TJ2226 Kalteinbettharz
- P400 MET-SP SiC-Schleifpapier mit Wasser
- POS-Feinschleifscheibe 9 μm PD-WT polykristalline Diamantsuspension
- SC-JP weißes Seidenpoliertuch 3 μm PD-WT polykristalline Diamantsuspension
- ZN-ZP schwarzes Polyurethan-Poliertuch 0,05 μm SO-A539 Poliersuspension
Das Schleifen und Polieren erfolgte mit der automatischen Schleif- und Poliermaschine Alpha-610.

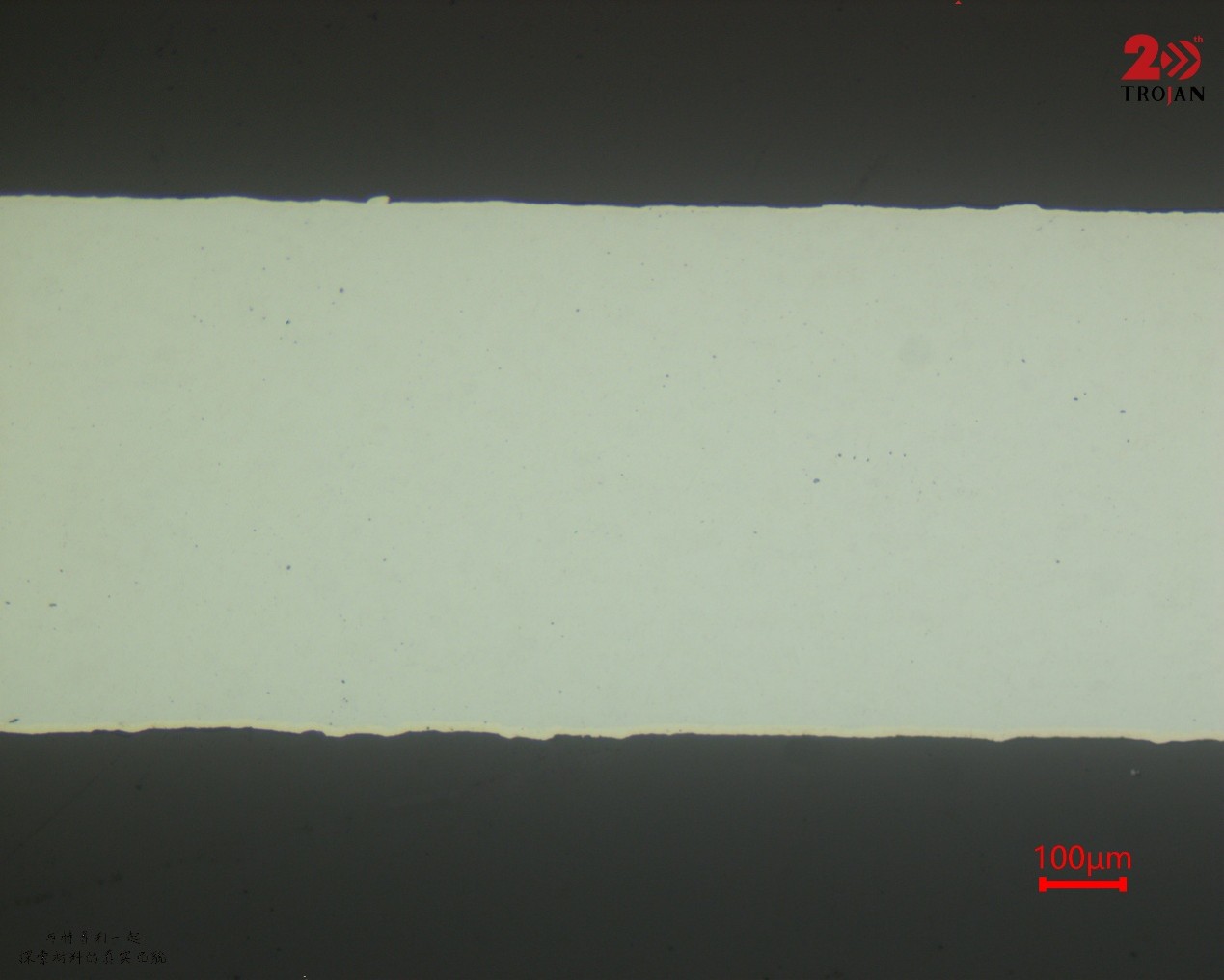

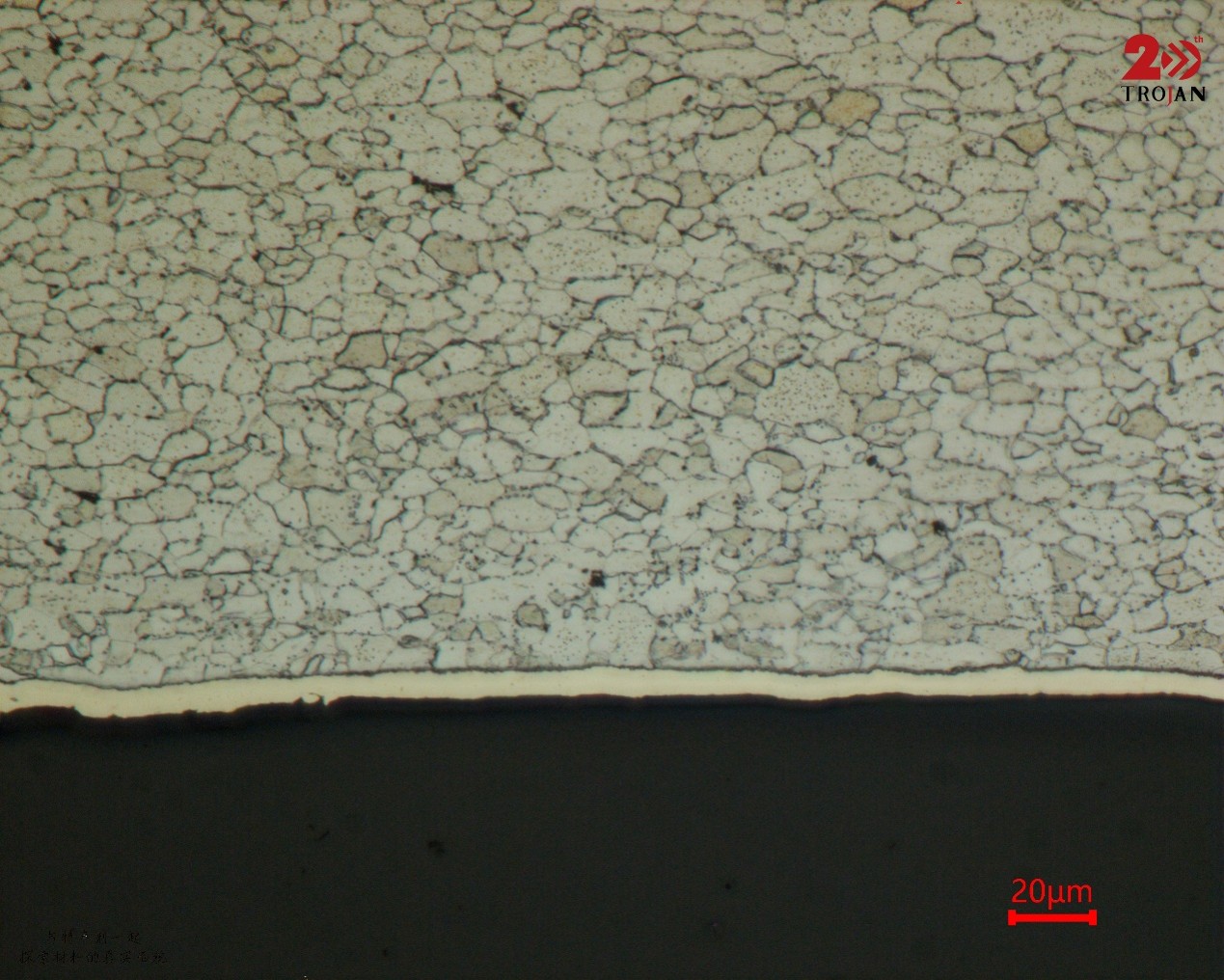

Fazit und Qualitätskontrolle
Ein gut vorbereiteter Querschnitt bietet eine viel klarere Grundlage für die Beurteilung der Mikrostruktur, die Verfolgung von Umformfehlern und die Überprüfung der Prozessqualität.
.jpg?imageView2/2/w/400/format/jpg/q/75 "PL-W Polierschmierstoffe")
