英语
西班牙语
德语
2-teilige Montagebecher
Produktbeschreibung Die zweiteiligen Montagebecher verfügen über ein...
Mo-W-Legierungen vereinen die überlegenen Eigenschaften zweier hochschmelzender Metalle, zeichnen sich durch ultrahohe Schmelzpunkte und hervorragende Dimensionsstabilität bei erhöhten Temperaturen aus und werden häufig für Hochtemperatur-Strukturanwendungen eingesetzt. Im Gegensatz zu den meisten harten Legierungen sind Mo-W-Legierungen relativ weicher und haben eine bessere Duktilität – eine Eigenschaft, die Herausforderungen mit sich bringt metallografische Probenvorbereitung .
Untergrundschäden und Herausforderungen bei der Charakterisierung
Bei der Bearbeitung auf einem Arbeitsplatten-Schleif- und Poliersystem mit gleichläufig rotierenden Platten erzeugen kontinuierliche gerichtete mechanische Kompression und Schneiden leicht unsichtbare plastische Verformungsschichten auf der Probenoberfläche. Solche Schäden unter der Oberfläche können optisch nicht erkannt werden, verzerren jedoch die ursprüngliche Kristallstruktur. Dies führt zu Fehlinterpretationen von REM-Bildern, unzuverlässigen EBSD-Ausrichtungsdaten und anderen Fehlern bei der Materialcharakterisierung.
Die Vibrationspolierlösung
Um dieses Problem zu lösen, implementieren wir Vibrationspolieren als letzten Schritt des Arbeitsablaufs. Das Vibrationspolieren sorgt für zufällige, sanfte Mikroreibung mit geringer Belastung ohne gerichtetes, aggressives Schneiden. Es entfernt Oberflächenschäden und Restspannungen, die sich beim Schleifen und Vorpolieren angesammelt haben, eliminiert vorbereitungsbedingte Artefakte und stellt die wahre intrinsische Mikrostruktur von Materialien wieder her. Dieser Ansatz liefert stets qualitativ hochwertige Proben für eine hochpräzise Charakterisierung.
Vorbereitungsparameter
- Schleifen: Körnung P400-P2500 | 15N | 50/150 U/min
- Grobpolieren: SC-Tuch 3μm polykristalline Diamantsuspension | 15N | 50/150 U/min
- Endpolieren: ZN-Gewebe 0,05 μm Aluminiumoxidsuspension | 18N | 50/150 U/min
- Vibrationspolieren: ET-Tuch 0,05 μm Aluminiumoxidsuspension | 100 Min

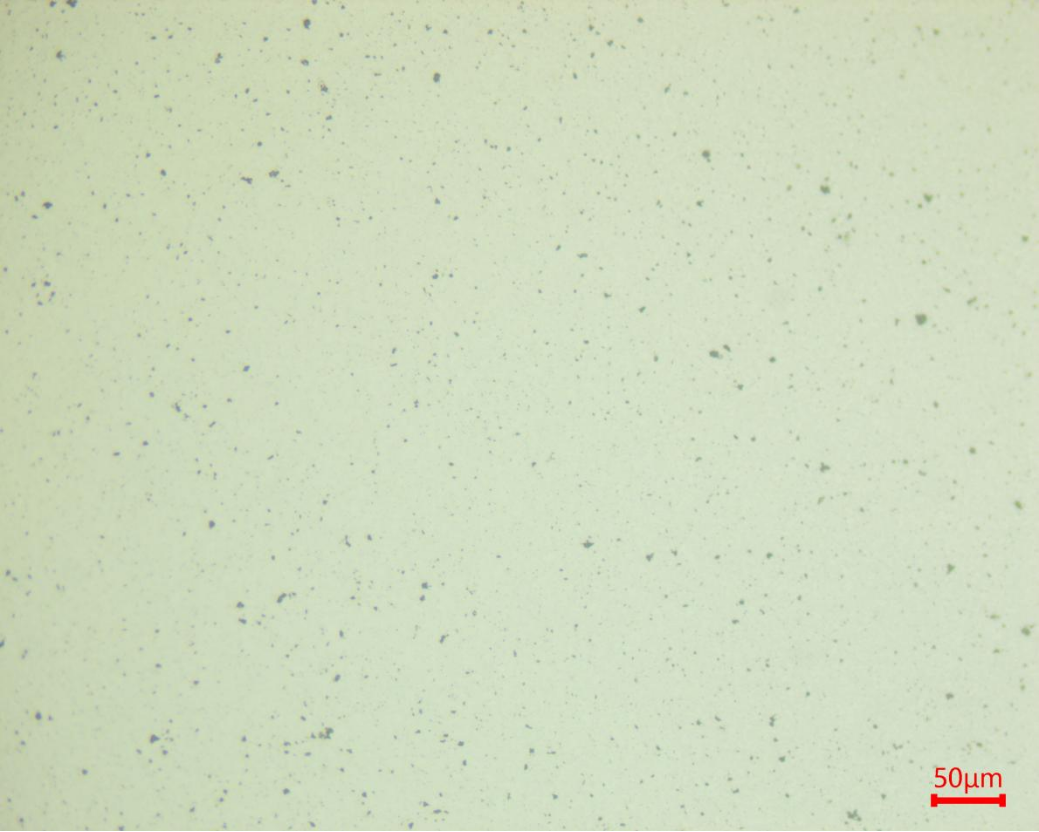

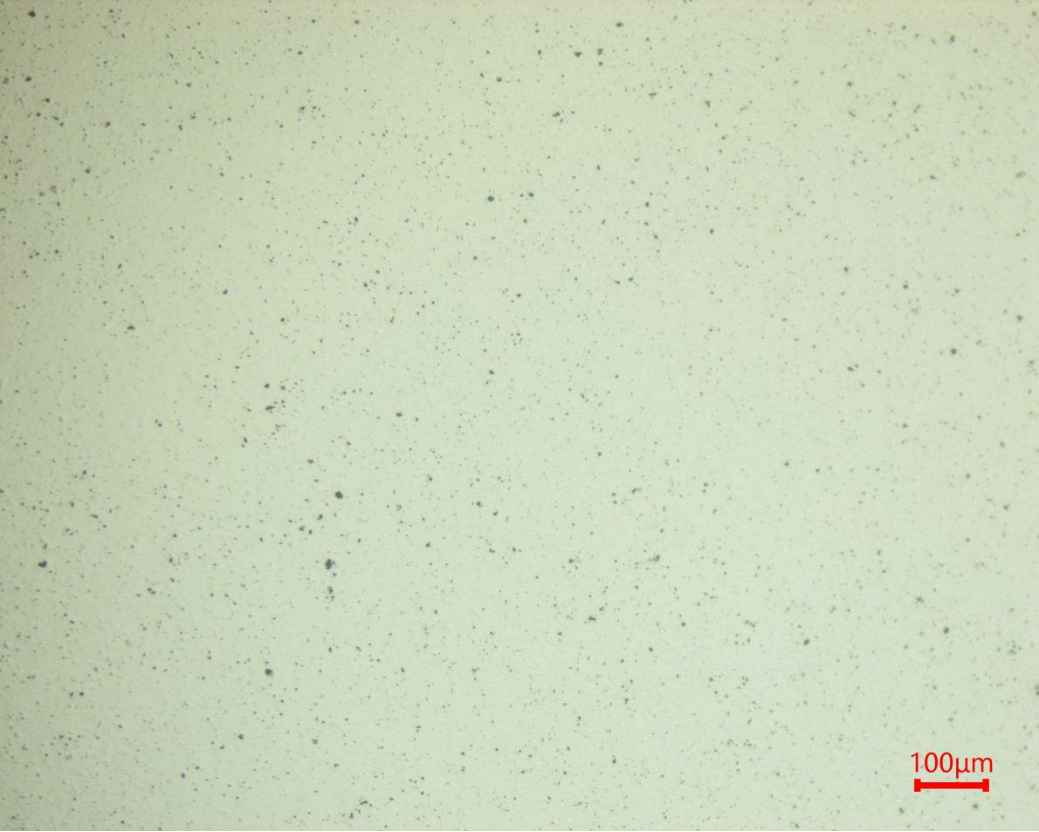

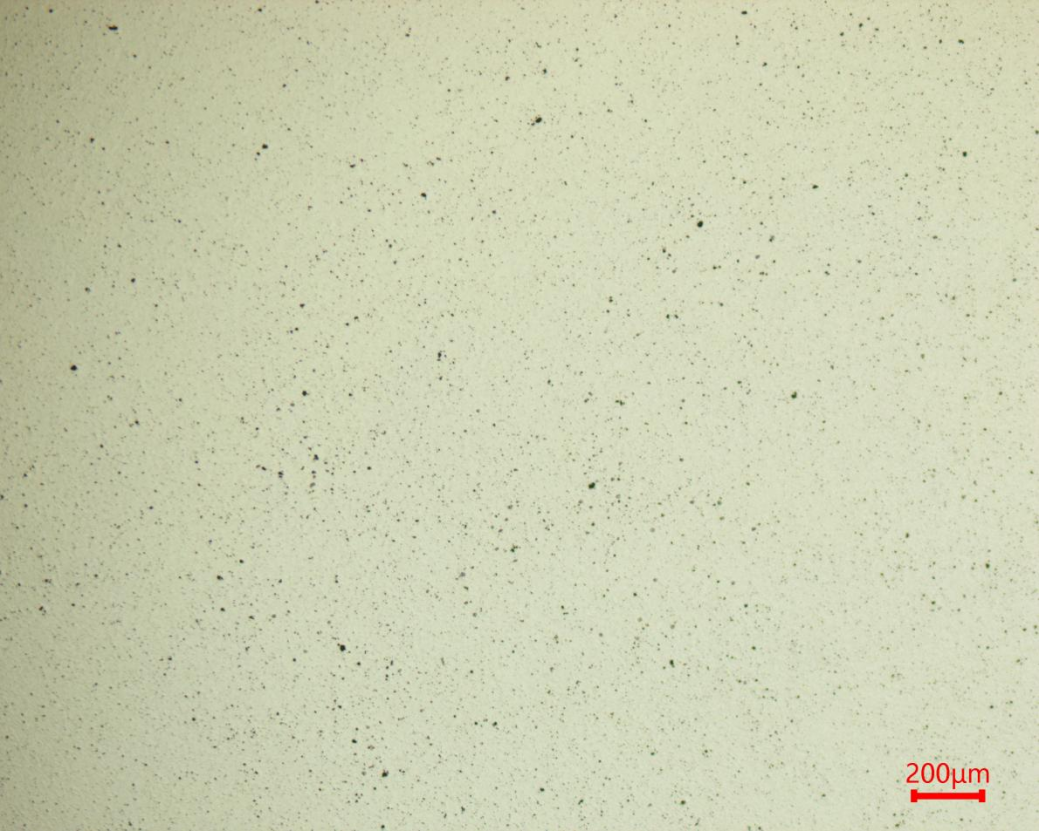

Ergebnisse der metallografischen Mikrofotografie
Die Ergebnisse der metallografischen Mikrofotografie werden unten als Referenz bereitgestellt.
