Vorbereitungsschema für pulvermetallurgischen Edelstahl 316- Trojan (Suzhou) material technology Co., Ltd.

Vorbereitungsschema für pulvermetallurgischen Edelstahl 316

26-11-2025

Edelstahl 316 aus der Pulvermetallurgie (PM) nutzt seine Vorteile der Korrosionsbeständigkeit, der hohen Festigkeit und der endkonturnahen Formgebung und wird häufig in Szenarien wie Ventilkernen für Automobilmotoren, Implantaten für medizinische Geräte, chemisch korrosionsbeständigen Ventilen, Befestigungselementen für Offshore-Plattformen und Strukturkomponenten für elektronische Geräte eingesetzt.

Der Hauptzweck der Probenvorbereitung besteht nicht nur darin, die Mikrotopographie darzustellen, sondern auch durch Beobachtung der Porenverteilung, der Korngröße und des Einschlussgehalts zu überprüfen, ob das Material die Anforderungen an die Betriebsfestigkeit und Korrosionsbeständigkeit erfüllt – was eine direkte Grundlage für die Optimierung des Produktionsprozesses und die Produktqualitätskontrolle darstellt.

Für die Vorbereitung von 316 PM-Edelstahlproben wird das folgende Schema als Referenz verwendet:

1️⃣ Mit metallografischem Schleifpapier P400 flach schleifen;

2️⃣ Feinschliff mit POS-Scheibe 9μm PD-WT Polierflüssigkeit;

3️⃣ Polieren mit SC-JP Poliertuch 3μm PD-WT Polierflüssigkeit;

4️⃣ Polieren mit ET-JP Poliertuch 1μm PD-WT Polierflüssigkeit;

5️⃣ Endpolieren mit durchführen ZN-ZP-Poliertuch SO-A439 50 nm Polierflüssigkeit.

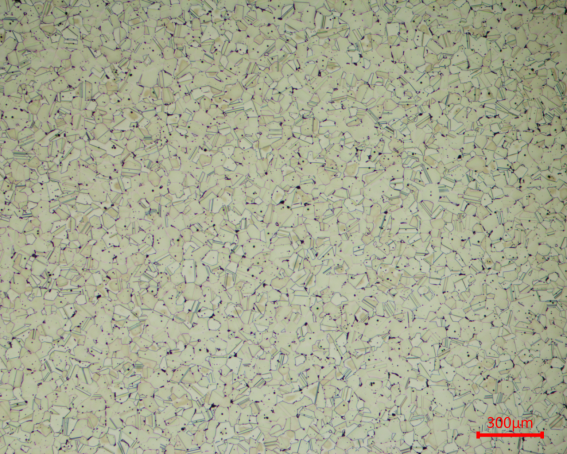

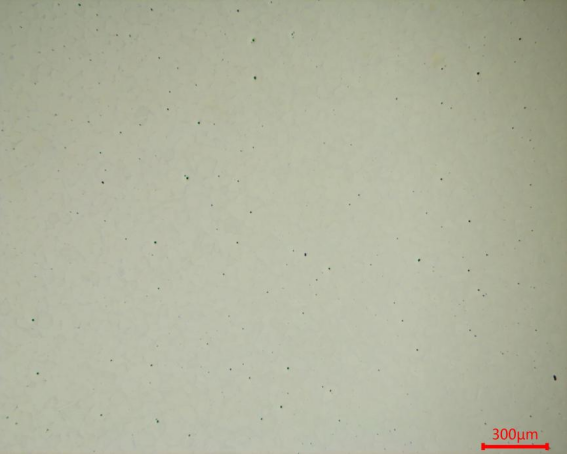

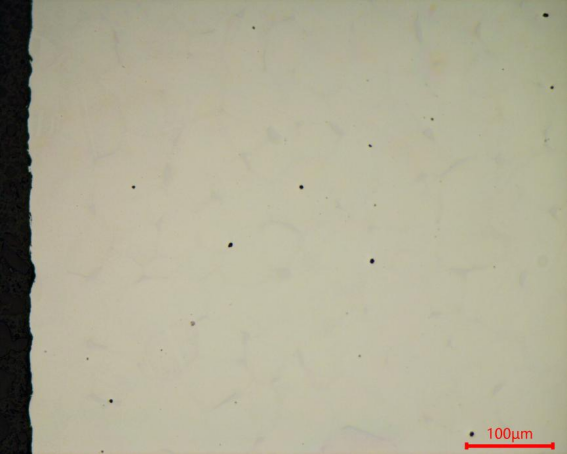

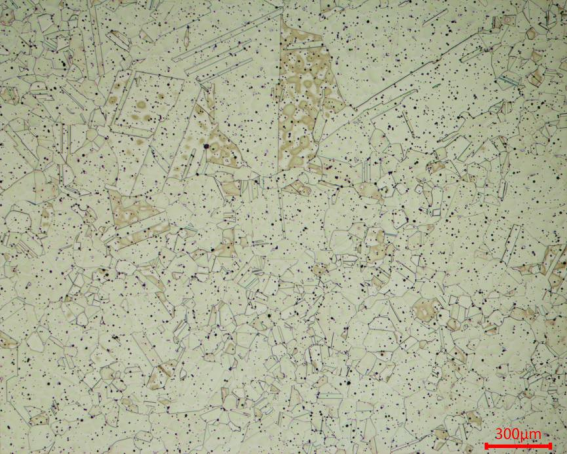

Nach dem Polieren wird 50 Sekunden lang ein elektrolytisches Ätzen mit einer 10 %igen wässrigen Oxalsäurelösung bei 6 V durchgeführt.

#StahlMikrostruktur #MaterialWissenschaft #Metallographie #Stahlproben #Mikrostrukturanalyse #SteelPrep #MaterialTechniker #Probenvorbereitung #Mikroskopie #Metallurgische Prüfung #Stahllegierungen #Stahlpolieren #Mikrostrukturprüfung #MetallographieLab #Materialanalyse #Stahlqualität #MikroskopischeAnsicht #Metallurgische Technik #LabTechLife #Materialprüfung #Strukturanalyse #metallurgymonday #Querschnitt #Kaltmontage
