Probenvorbereitung für PCB-Palladium-Gold-Beschichtungen

ENEPIG (Electroless Nickel-Palladium-Gold) gilt als dominierende Oberflächenveredelung für Hochleistungs-Leiterplatten. Es besteht aus einer kompakten, gleichmäßigen dreischichtigen Ni-Pd-Au-Beschichtung und zeichnet sich durch hervorragende Oxidations- und Korrosionsbeständigkeit sowie einen geringen Kontaktwiderstand aus.

Es eliminiert die Probleme mit schwarzen Kontaktflächen bei herkömmlichem Immersionsgold und unterstützt gleichzeitig das Löten und Drahtbonden für komplexe elektronische Baugruppen.

PCB layer structure

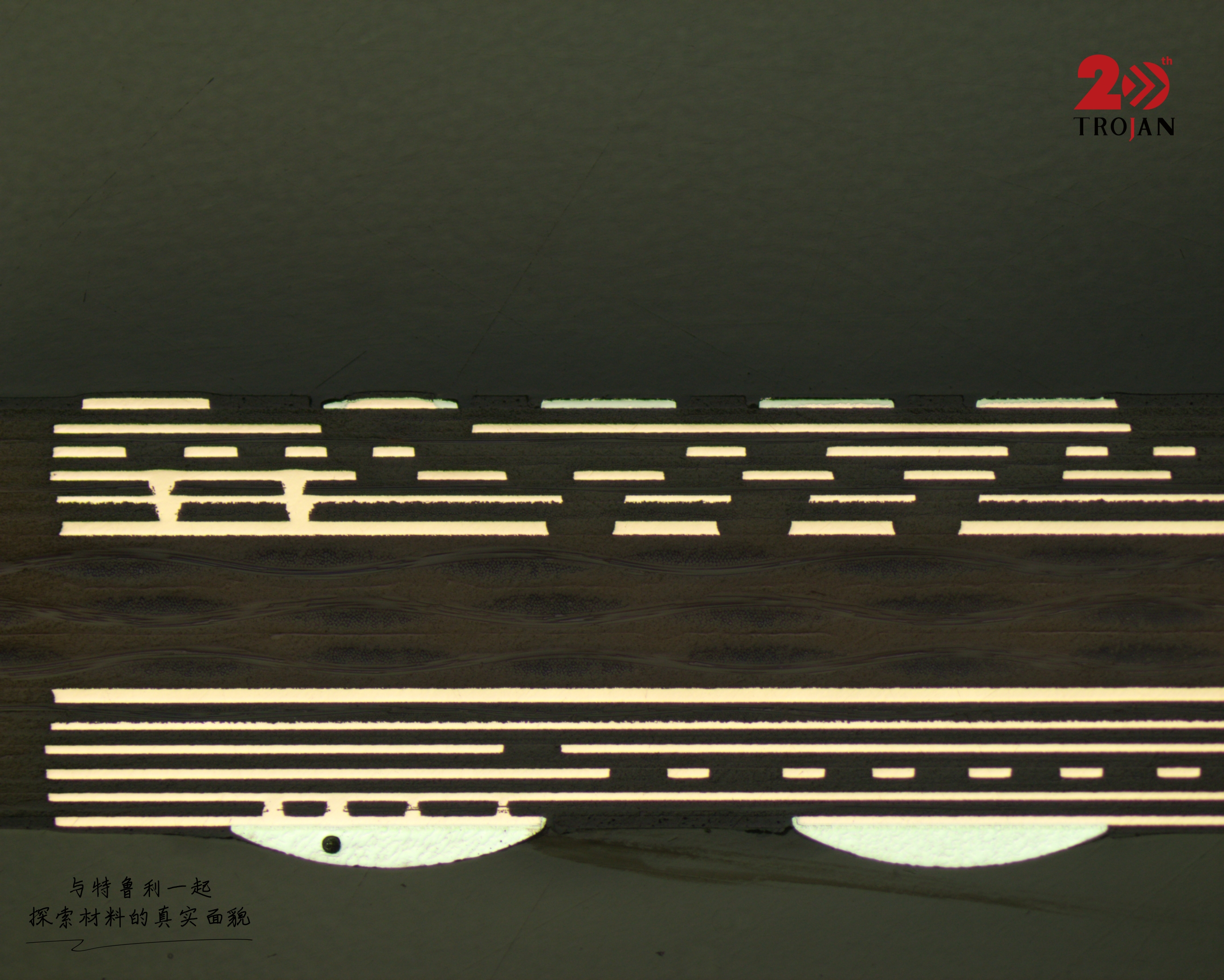

Abbildung 1: Metallografische Querschnittsansicht der PCB-Schichtstruktur

Schlüsselanwendungen

  • Substrate für Halbleiterverpackungen: Ideal für Cu/Au-Drahtbonden
  • Kfz-Steuergeräte und Fahrzeugradar: stoßfest und beständig gegen große Temperatur-/Ölverschmutzungen
  • Medizinische Präzisionsgeräte und Leiterplatten für die Luft- und Raumfahrt: stabil unter extremen Arbeitsbedingungen
  • 5G-Basisstationen, Hochfrequenzkomponenten & HDI-Leiterplatten: Massenakzeptanz
Plating quality inspection

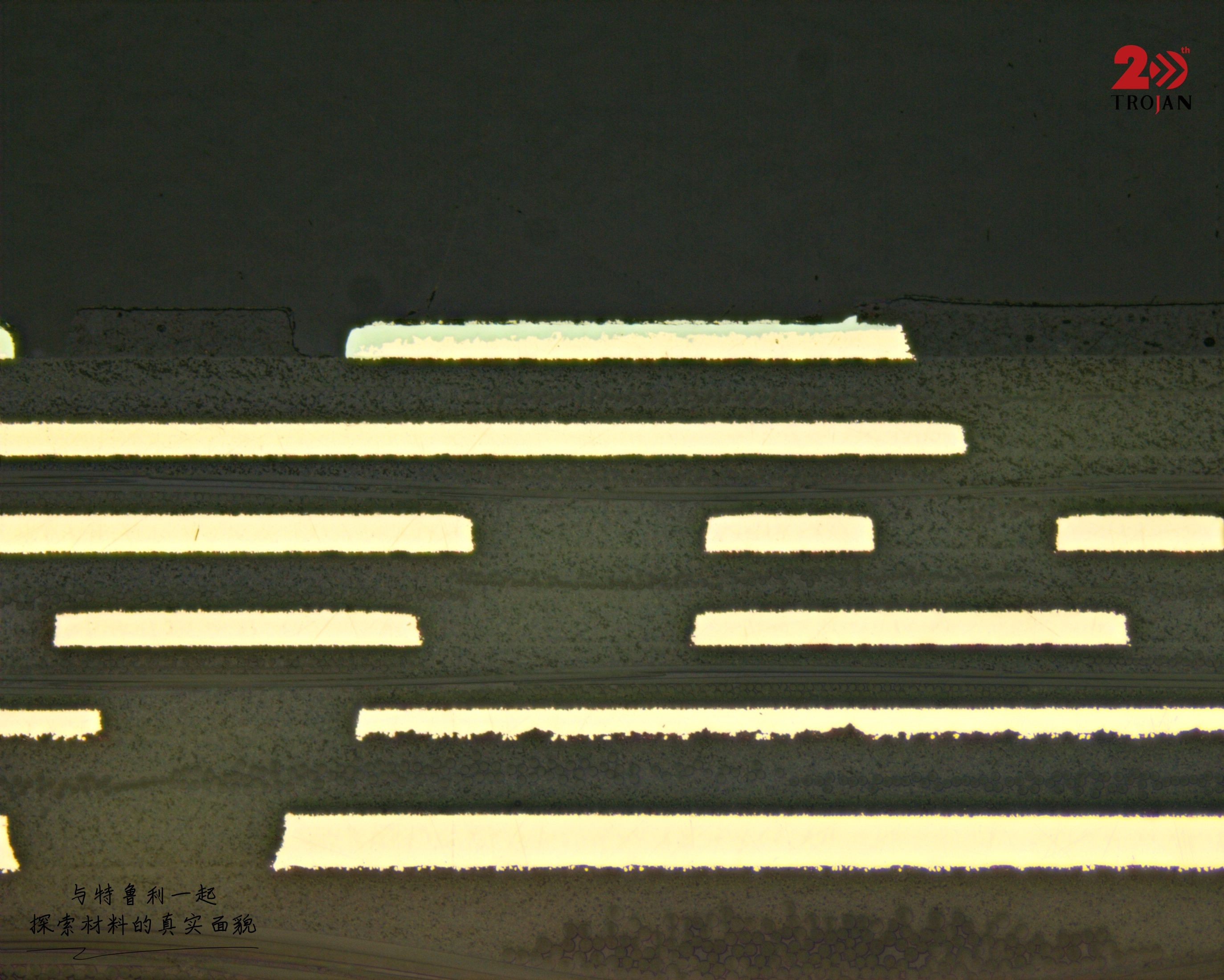

Abbildung 2: Mikroskopische Prüfung der kontinuierlichen Beschichtungsqualität

Dank herausragender Haltbarkeit und Prozesskompatibilität ist ENEPIG das entscheidende Finish für zuverlässige Präzisionsverbindungen auf Premium-Elektronik.

Multi-layer alignment

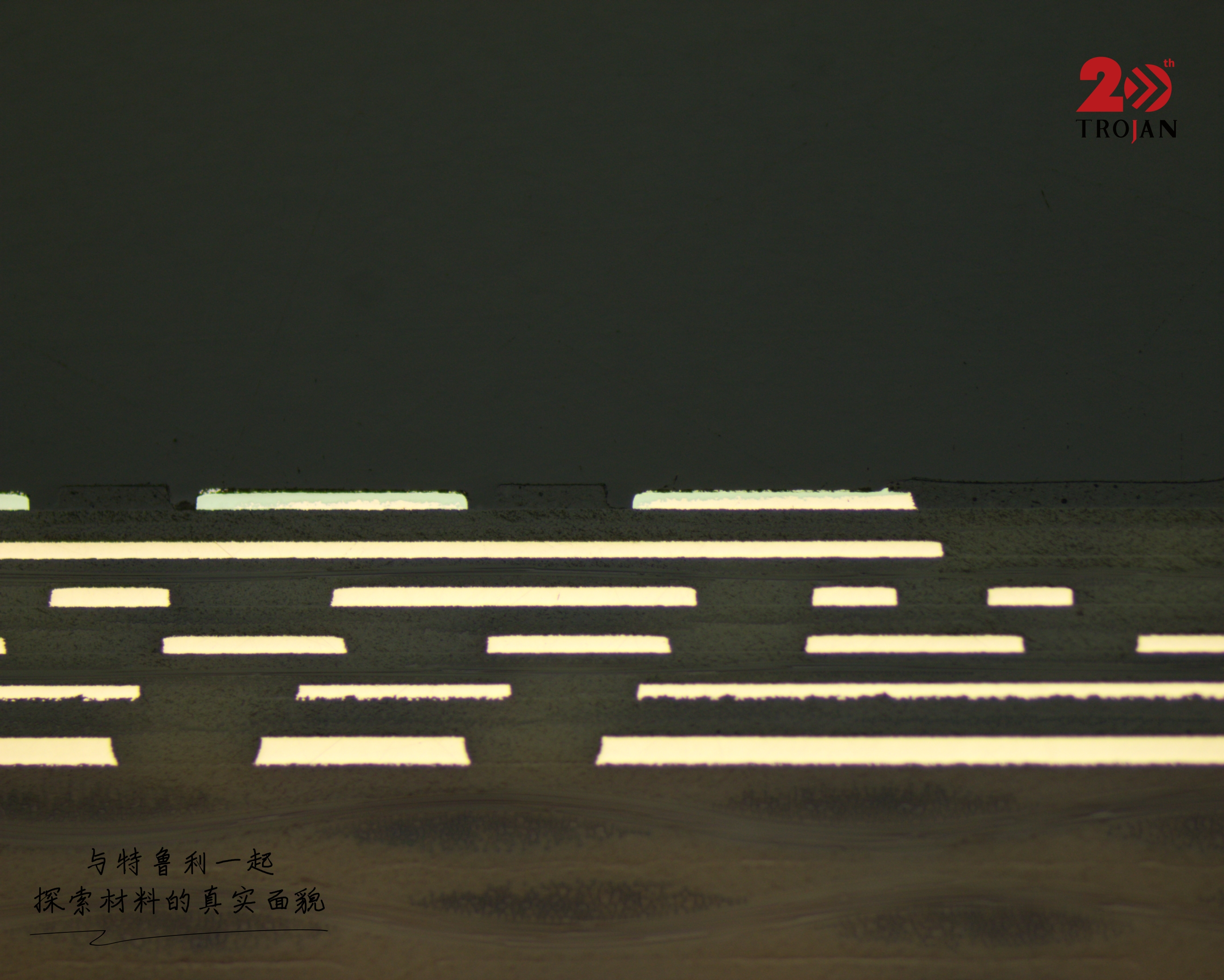

Abbildung 3: Mehrschichtige Ausrichtung und Schnittstellenanalyse

Metallografische Probenvorbereitungsparameter für ENEPIG PCB

  1. Schleifen: MET-SP P400~P4000
  2. Feinpolieren: SC-Tuch 1μm PD-WT
  3. Endpolieren: ZN-Gewebe 50 nm SO-439
  4. ENEPIG coating interface

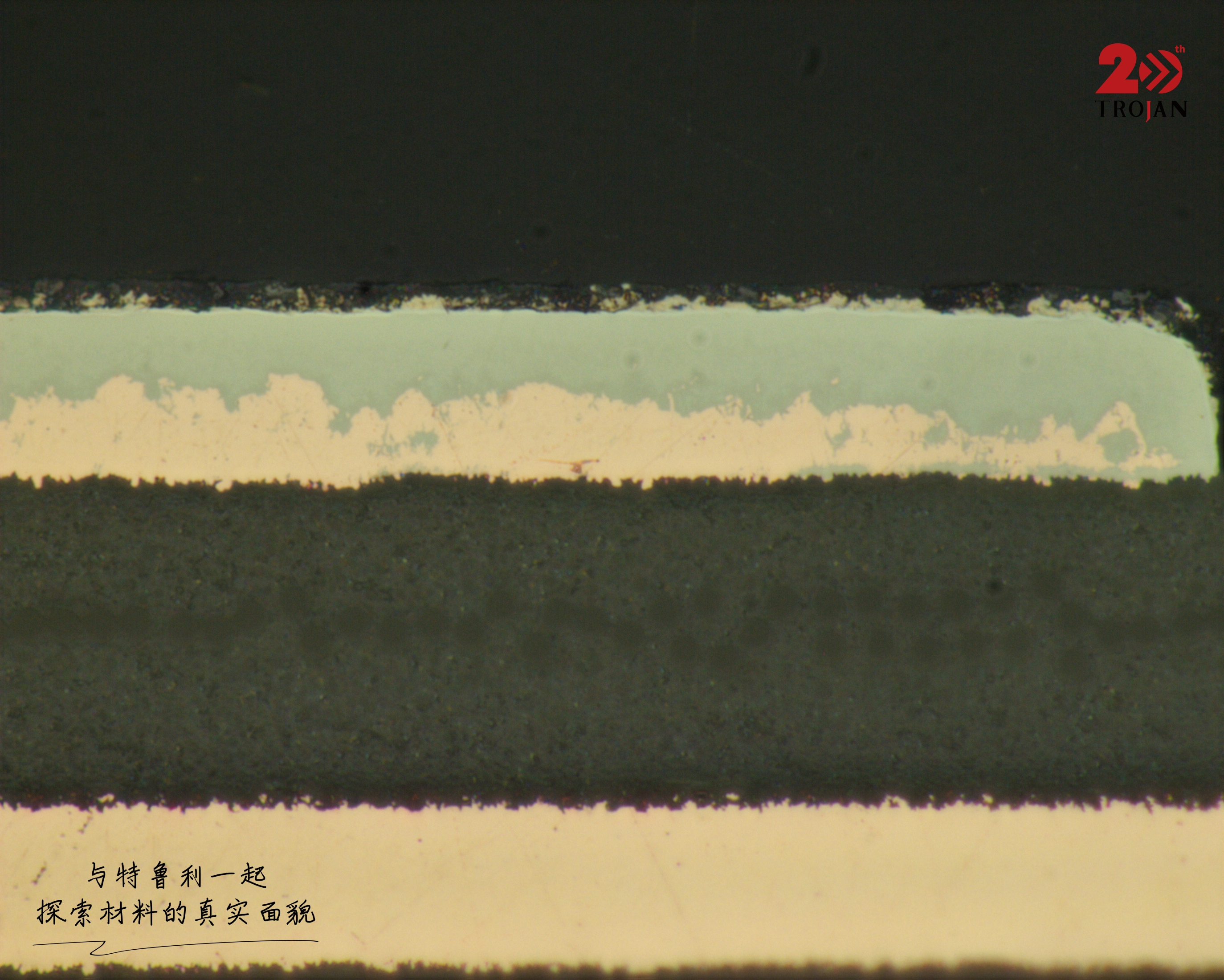

    Abbildung 4: Detailansicht der ENEPIG-Beschichtungsschnittstelle in hoher Vergrößerung

    #Trojaner #TrojanerMetallographie #ENEPIG #PCBHerstellung #Oberflächenveredelung #Metallographie #ElektronikHerstellung #HDI #Halbleiterverpackung #AutomotiveElektronik #5GPCB #Materialvorbereitung
